454 Cycles palpeurs: contrôle automatique des pièces
1
7.1 Pr
incipes de base
17.1 Principes de base
Résumé
La TNC dispose de douze cycles destinés à la mesure automatique de
pièces:
Lors de l'exécution des cycles de palpage, les cycles 8
IMAGE MIROIR, cycle 11 FACTEUR ECHELLE et cycle 26
FACTEUR ECHELLE AXE ne doivent pas être actifs.
HEIDENHAIN ne garantit le fonctionnement correct des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation des palpeurs 3D.

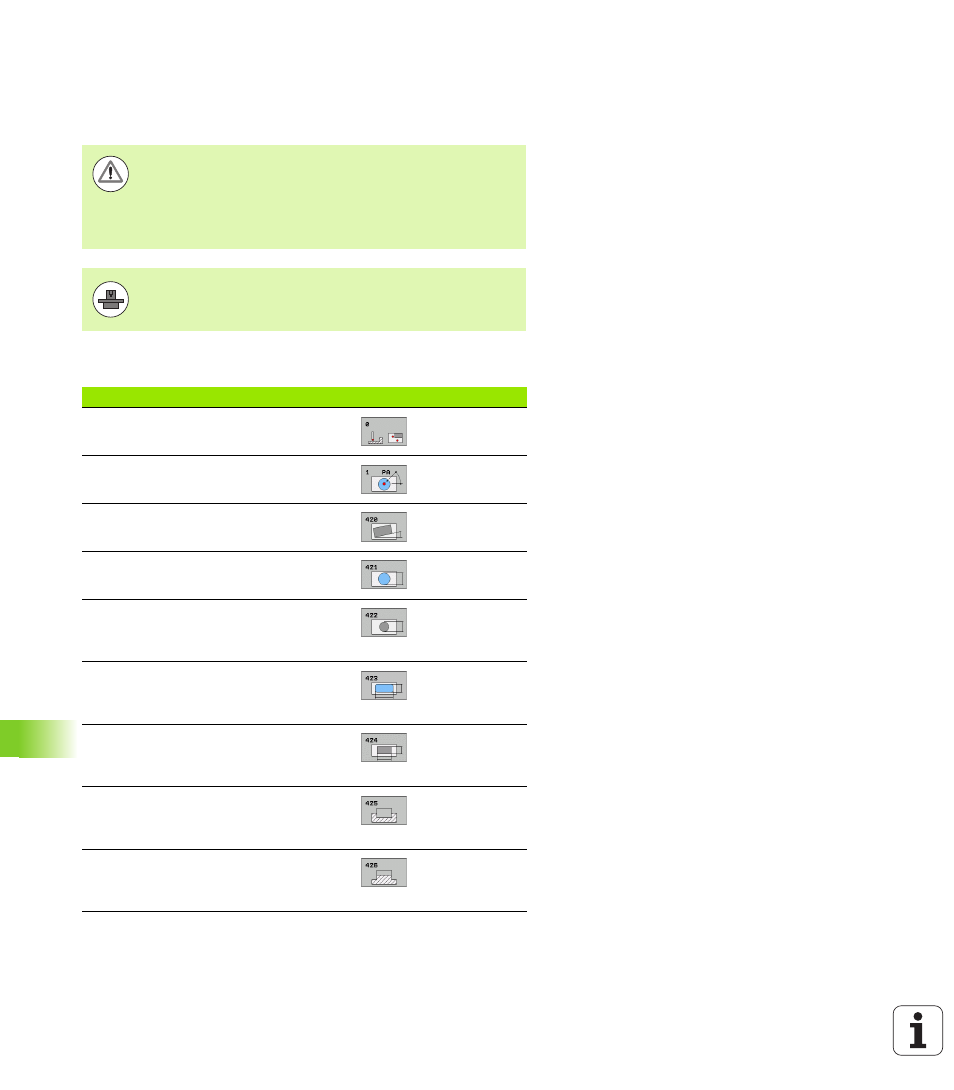

Cycle Softkey Page
0 PLAN DE REFERENCE Mesure de
coordonnée dans un axe au choix Page 460
1 PLAN DE REF POLAIRE Mesure d'un
point, sens de palpage avec angle Page 461
420 MESURE ANGLE Mesure d'un
angle dans le plan d'usinage Page 463
421 MESURE TROU Mesure de la
position et du diamètre d'un trou Page 466
422 MESURE EXT. CERCLE Mesure de
la position et du diamètre d'un tenon
circulaire Page 470
423 MESURE INT. RECTANG. Mesure
de la position, longueur et largeur d'une
poche rectangulaire Page 474
424 MESURE EXT. RECTANG. Mesure
de la position, longueur et largeur d'un
tenon rectangulaire Page 478
425 MESURE INT. RAINURE
(2ème barre de softkeys) Mesure
interne de la largeur d'une rainure Page 482
426 MESURE EXT. TRAVERSE
(2ème barre de softkeys) Mesure
externe d'une traverse Page 485
