294 Cycles: tournage
13.7 T
O
URNA
GE L
O
NG. PL
ONGEE (cy
c
le 813)

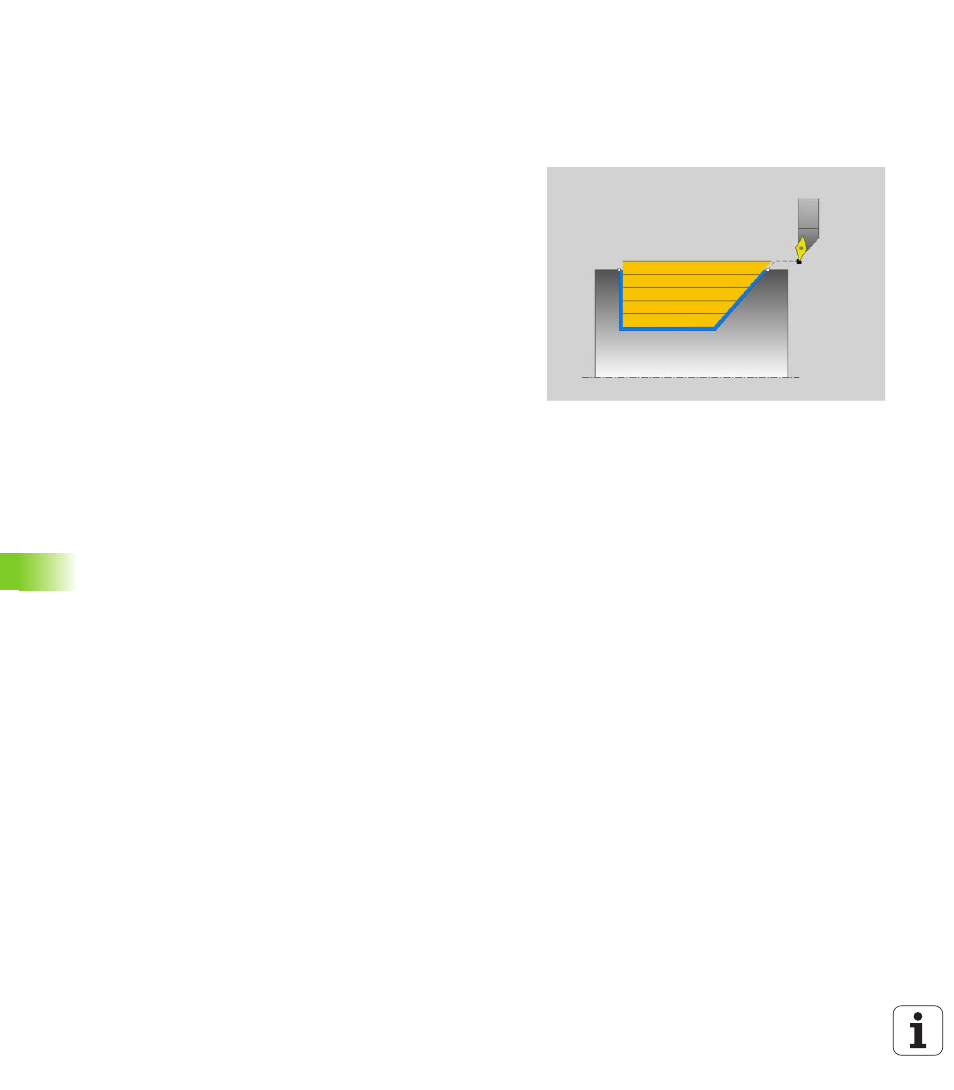

13.7 TOURNAGE LONG. PLONGEE
(cycle 813)
Description
Ce cycle permet de réaliser l'usinage longitudinal d'un épaulement
(dégagement) avec élément de plongée.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur. Si
le diamètre de départ Q491 est supérieur au diamètre final Q493, le
cycle exécute un usinage extérieur. Si le diamètre de départ Q491 est
inférieur au diamètre final Q493, le cycle exécute un usinage intérieur.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure à Q492 DÉPART DU CONTOUR Z, la TNC positionne l'outil à la
distance d'approche de la coordonnée Z, et démarre le cycle à cet
endroit.
Dans le dégagement, la TNC exécute la prise de passe avec l'avance
Q478
. Les mouvements de retrait correspondent toujours à la distance
d'approche.
1 La TNC exécute une prise de passe en paraxial en rapide. La valeur
de la passe est calculée par la TNC à l'aide de Q463 PROF.
COUPE MAX
.
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens longitudinal avec l'avance définie Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance définie.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour soit
terminé.
6 La TNC repositionne l'outil en rapide au point de départ du cycle.
