404 Cycles palpeurs: initialisation automatique des points d'origine

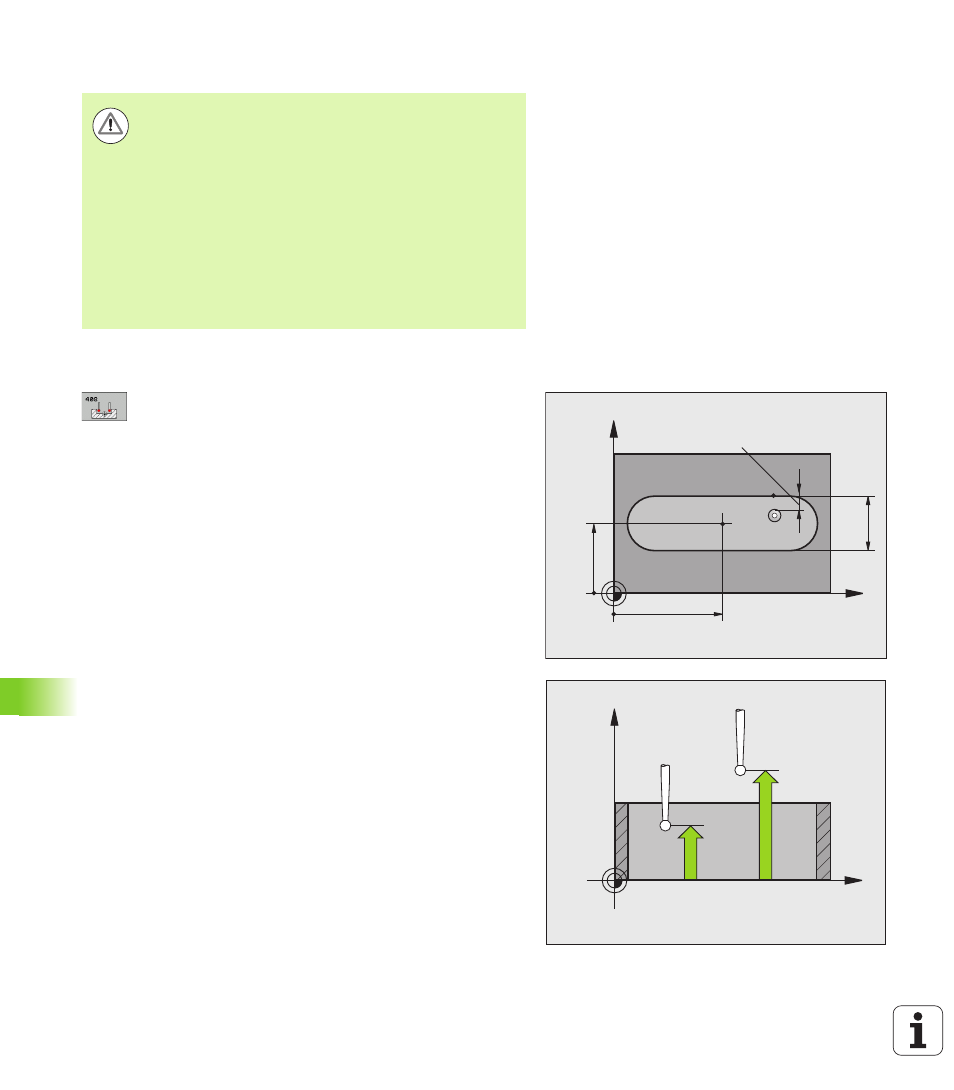

16.2 PREF CENTRE RAINURE (cy
c
le
408, DIN/ISO: G408)
Attention lors de la programmation!
Paramètres du cycle
U Centre 1er axe Q321 (en absolu): centre de la rainure
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): centre de la rainure
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Largeur de la rainure Q311 (en incrémental): largeur
de la rainure indépendamment de la position dans le
plan d'usinage. Plage d'introduction 0 à 99999,9999
U Axe de mesure (1=1er axe/2=2ème axe) Q272: axe
dans lequel la mesure doit être effectuée:
1: axe principal = axe de mesure
2: axe secondaire = axe de mesure
U Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d'introduction -99999,9999 à 99999,9999
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez la largeur de la rainure de manière à ce qu'elle
soit plutôt plus petite.
Si la largeur de la rainure et la distance d'approche ne
permettent pas d'effectuer un prépositionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la rainure. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les deux
points de mesure.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
