13.9 TOURNAGE CONTOUR
LONGITUDINAL (cycle 810)
Description
Ce cycle permet d'usiner dans le sens longitudinal un profil
quelconque. Le contour est défini dans un sous-programme.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur. Si
le point de départ du contour est supérieur au point final, le cycle
exécute un usinage extérieur. Si le point de départ du contour est
inférieur au point final, le cycle exécute un usinage intérieur.
Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Si la coordonnée Z du point de départ est
inférieure au point de départ du contour, la TNC positionne l'outil à la
distance d'approche de la coordonnée Z, et démarre le cycle à cet
endroit.

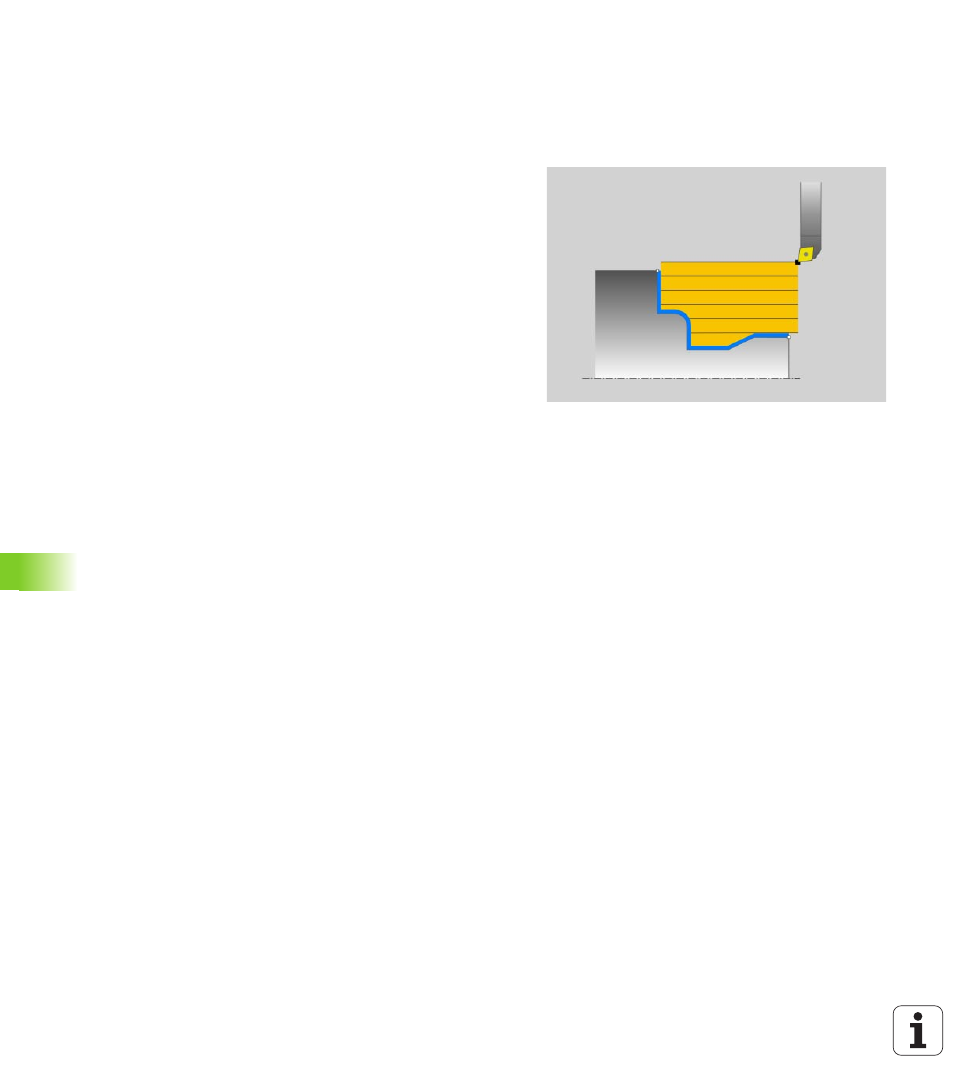

1 La TNC exécute une prise de passe en paraxial en rapide. La valeur
de la passe est calculée par la TNC à l'aide de Q463 PROF.
COUPE MAX
.
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens longitudinal avec l'avance définie.
L'usinage dans le sens longitudinal a lieu en paraxial avec l'avance
définie Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance définie.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour soit
terminé.
6 La TNC repositionne l'outil en rapide au point de départ du cycle.
