HEIDENHAIN TNC 640 389
15.5 R
O
T
A
TION DE BA
SE compensée a
v
ec ax
e r
o
tatif (cy
c
le 403,
DIN/ISO:
G403)
15.5 ROTATION DE BASE
compensée avec axe rotatif
(cycle 403, DIN/ISO: G403)
Mode opératoire du cycle

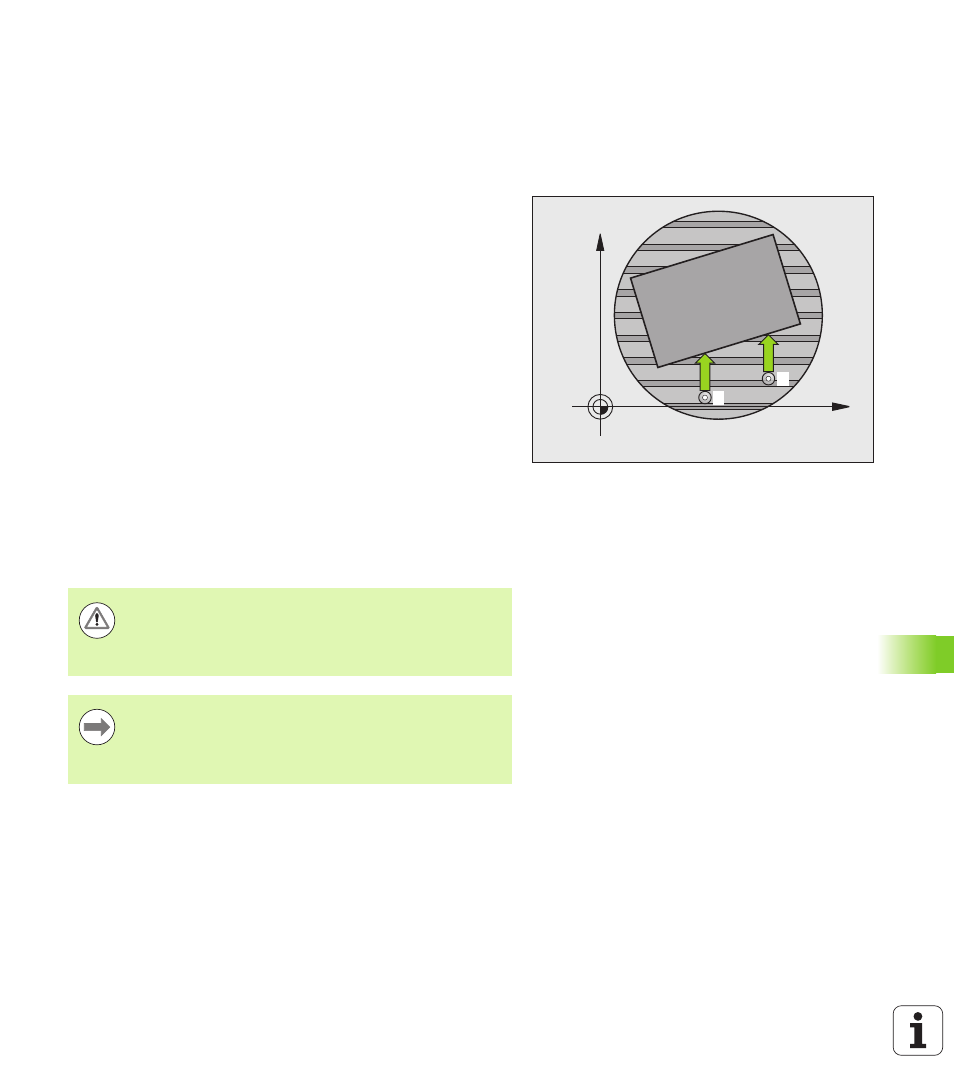

En mesurant deux points qui doivent être sur une droite, le cycle
palpeur 403 détermine le désalignement d'une pièce. La TNC
compense le désalignement de la pièce au moyen d'une rotation de
l'axe A, B ou C. La pièce peut être fixée n'importe où sur le plateau
circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) selon la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 373) au point de palpage programmé
1 . Pour cela, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (colonne F)
3 le palpeur se déplace ensuite au point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée. En
option, vous pouvez faire initialiser l'affichage à 0 après
l'alignement
Attention lors de la programmation!
X
Y
1
2
Attention, risque de collision!
La TNC ne vérifie plus la cohérence entre les points de
palpage et l'axe de compensation. Il peut en résulter des
mouvements de compensation décalés de 180°.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC mémorise également l'angle déterminé dans le
paramètre Q150.
