142 Cycles d'usinage: fraisage de poches/ tenons / rainures
5.4 RAINURA
G
E (cy
c
le 253, DIN/ISO: G253)

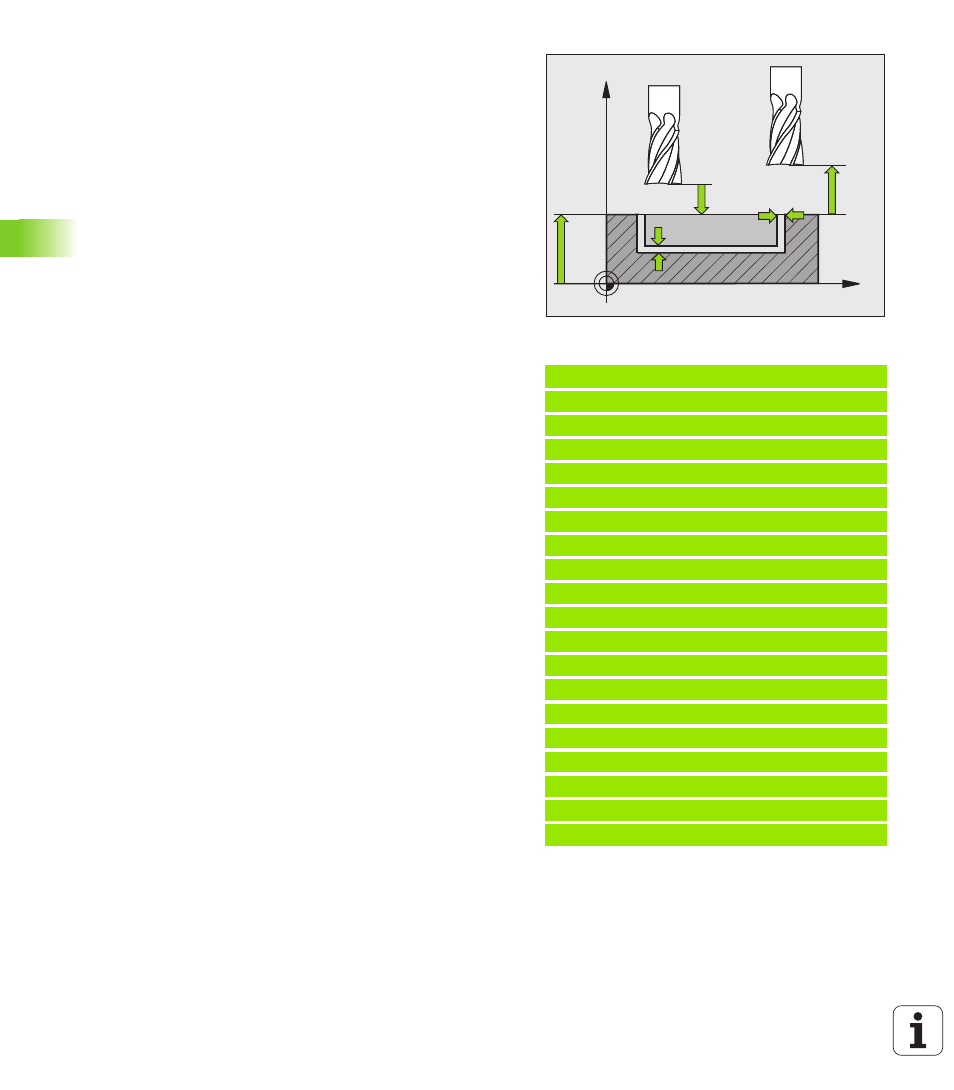

U Distance d'approche Q200 (en incrémental): distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
U Coordonnée surface pièce Q203 (en absolu):
coordonnée absolue de la surface de la pièce. Plage
d'introduction -99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
U Stratégie de plongée Q366: Nature de la stratégie de
plongée:
„ 0 = plongée verticale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif ANGLE doit
également être différent de 0. Sinon, la TNC délivre
un message d'erreur
„ 1, 2 = plongée pendulaire. Dans le tableau d'outils,
l'angle de plongée de l'outil actifANGLE doit
également être différent de 0. Sinon, la TNC délivre
un message d'erreur
U Avance de finition Q385: vitesse de déplacement de
l'outil lors de la finition latérale et du fond, en
mm/min. Plage d'introduction 0 à 99999,9999, en
alternative FAUTO, FU, FZ
Exemple : Séquences CN
8 CYCL DEF 253 RAINURAGE
Q215=0 ;OPERATIONS D'USINAGE
Q218=80 ;LONGUEUR DE RAINURE
Q219=12 ;LARGEUR RAINURE
Q368=0.2 ;SUREPAIS. LATERALE
Q374=+0 ;POSITION ANGULAIRE
Q367=0 ;POSITION RAINURE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q366=1 ;PLONGEE
Q385=500 ;AVANCE DE FINITION
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q204
Q203
Q369
Q368
