HEIDENHAIN TNC 640
493
1
7.12 MESURE CER
C
LE TR
OUS (cy
c
le
430, DIN/ISO: G430)
U

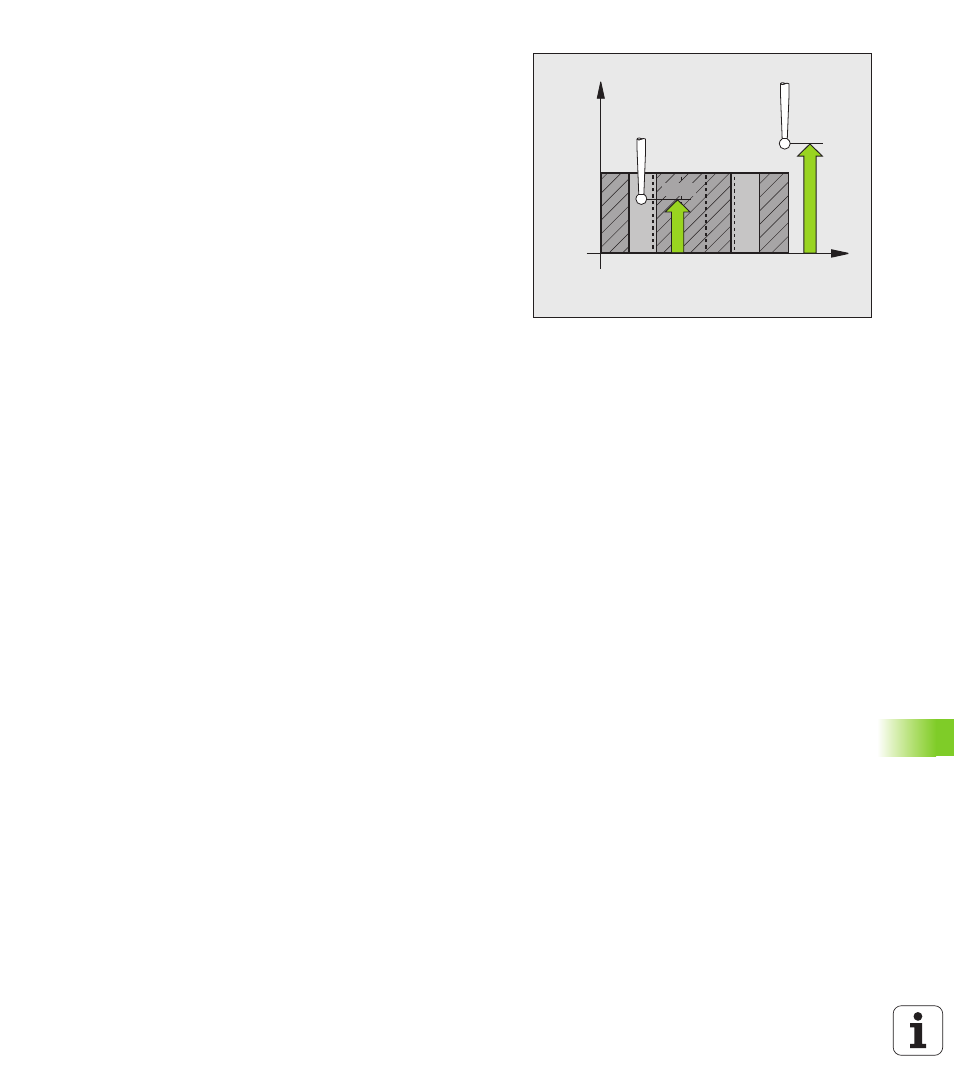

Hauteur mesure dans axe palpage
Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Hauteur de sécurité
Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U
Cote max.
Q288: diamètre max. autorisé pour le cercle
de trous. Plage d'introduction 0 à 99999,9999
U
Cote min.
Q289: diamètre min. autorisé pour le cercle
de trous. Plage d'introduction 0 à 99999,9999
U
Tolérance centre 1er axe
Q279: écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Tolérance centre 2ème axe
Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
X
Z
Q260
Q261
