HEIDENHAIN TNC 640 513
1
9
.4 MESURE CINEMA
TIQUE (cy
c
le
451, DIN/ISO: G451, option)
19.4 MESURE CINEMATIQUE
(cycle 451, DIN/ISO: G451,
option)
Mode opératoire du cycle

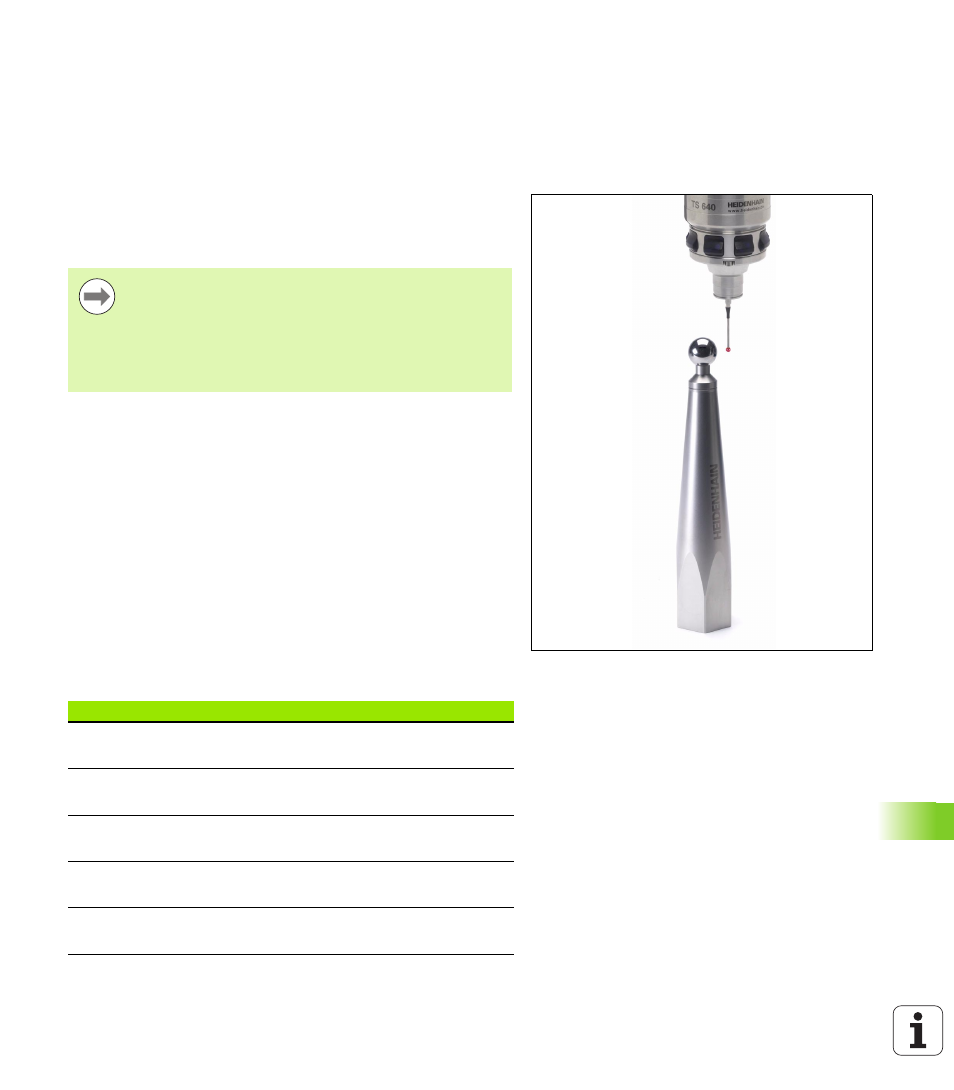

Le cycle palpeur 451 permet de contrôler et, si nécessaire, optimiser
la cinématique de votre machine. A l'aide d'un palpeur 3D TS, vous
mesurez une bille étalon HEIDENHAIN que vous fixez sur la table de
la machine.
La TNC détermine la précision statique d'inclinaison. Le logiciel
minimise les erreurs dans l'espace résultant des mouvements
d'inclinaison et, à la fin de la mesure, mémorise automatiquement la
géométrie de la machine dans les constantes-machine
correspondantes de la description cinématique.
1 Fixer la bille étalon, attention au risque de collision
2 En mode Manuel, initialiser le point d'origine au centre de la bille.
Ou si vous avez défini Q431=1 ou Q431=3: dans l'axe du palpeur,
positionner celui-ci manuellement au dessus de la bille étalon et,
dans le plan d'usinage, au centre de la bille
3 Sélectionner le mode Exécution de programme et démarrer le
programme d'étalonnage
4 La TNC mesure automatiquement et successivement tous les
axes rotatifs avec la résolution introduite
5 La TNC mémorise les valeurs de mesure dans les paramètres Q
suivants:
HEIDENHAIN préconise l'utilisation des billes-étalon
HEIDENHAIN KKH 250 (numéro de commande
655475-01) ou KKH 100 (numéro de commande
655475-02) . Elles possèdent une grande rigidité et sont
conçues spécialement pour l'étalonnage des machines. Si
vous êtes intéressés, merci de bien vouloir prendre
contact avec HEIDENHAIN.
Numéro paramètre Signification
Q141 Ecart standard mesuré dans l'axe A (–1 si
l'axe n'a pas été mesuré)
Q142 Ecart standard mesuré dans l'axe B (–1 si
l'axe n'a pas été mesuré)
Q143 Ecart standard mesuré dans l'axe C (–1 si
l'axe n'a pas été mesuré)
Q144 Ecart standard optimisé dans l'axe A (–1 si
l'axe n'a pas été optimisé)
Q145 Ecart standard optimisé dans l'axe B (–1 si
l'axe n'a pas été optimisé)
