468 Cycles palpeurs: contrôle automatique des pièces
1
7.5 MESURE TR
OU (cy
c
le
421, DIN/ISO: G421)

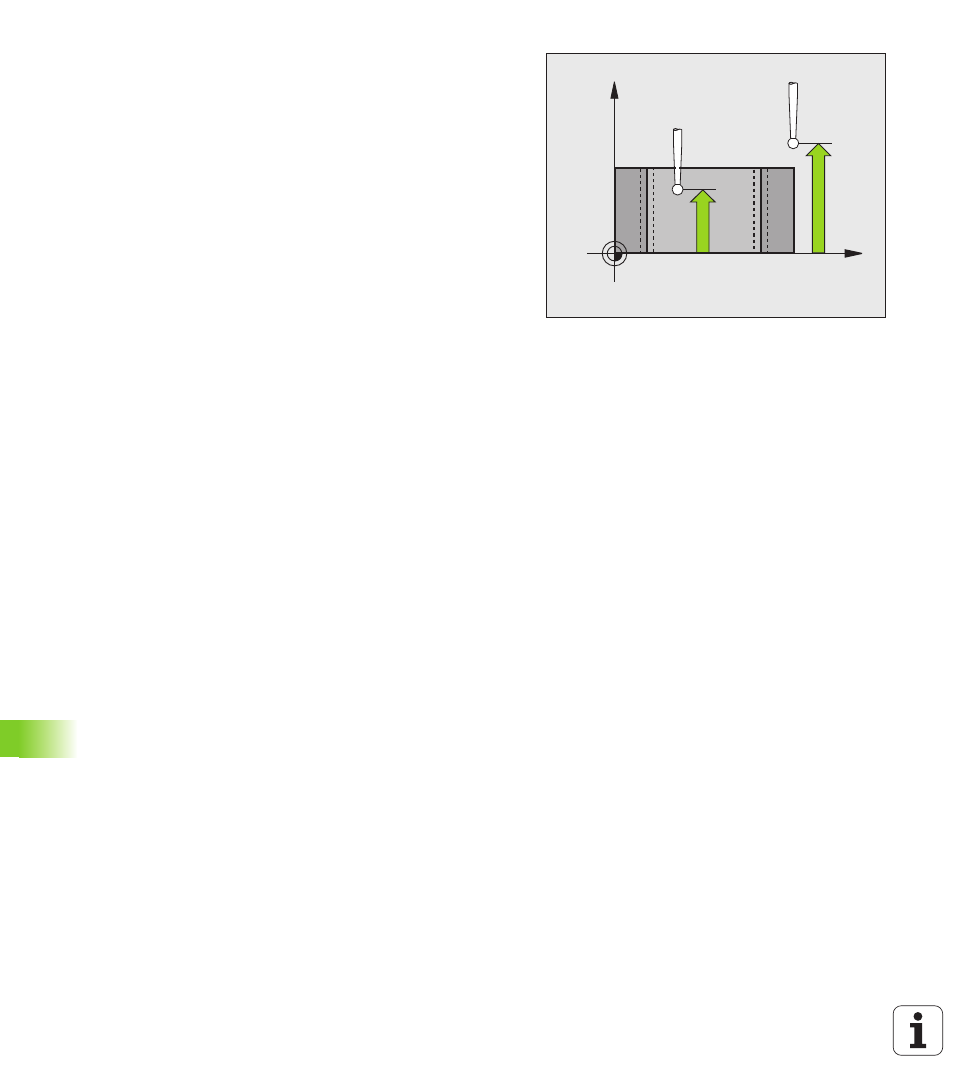

U Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U Déplacement haut. sécu. Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
U Cote max. du trou Q275: diamètre max. autorisé pour
le trou (poche circulaire). Plage d'introduction 0 à
99999,9999
U Cote min. du trou Q276: diamètre min. autorisé pour
le trou (poche circulaire). Plage d'introduction 0 à
99999,9999
U Tolérance centre 1er axe Q279: écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U Tolérance centre 2ème axe Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
X
Z
Q261
Q260
