380 Cycles palpeurs: déterminer automatiquement le désalignement de la pièce
15.2 R
O
T
A
TION DE BA
SE (cy
c
le 40
0, DIN/ISO: G40
0
)
15.2 ROTATION DE BASE (cycle 400,
DIN/ISO: G400)
Mode opératoire du cycle

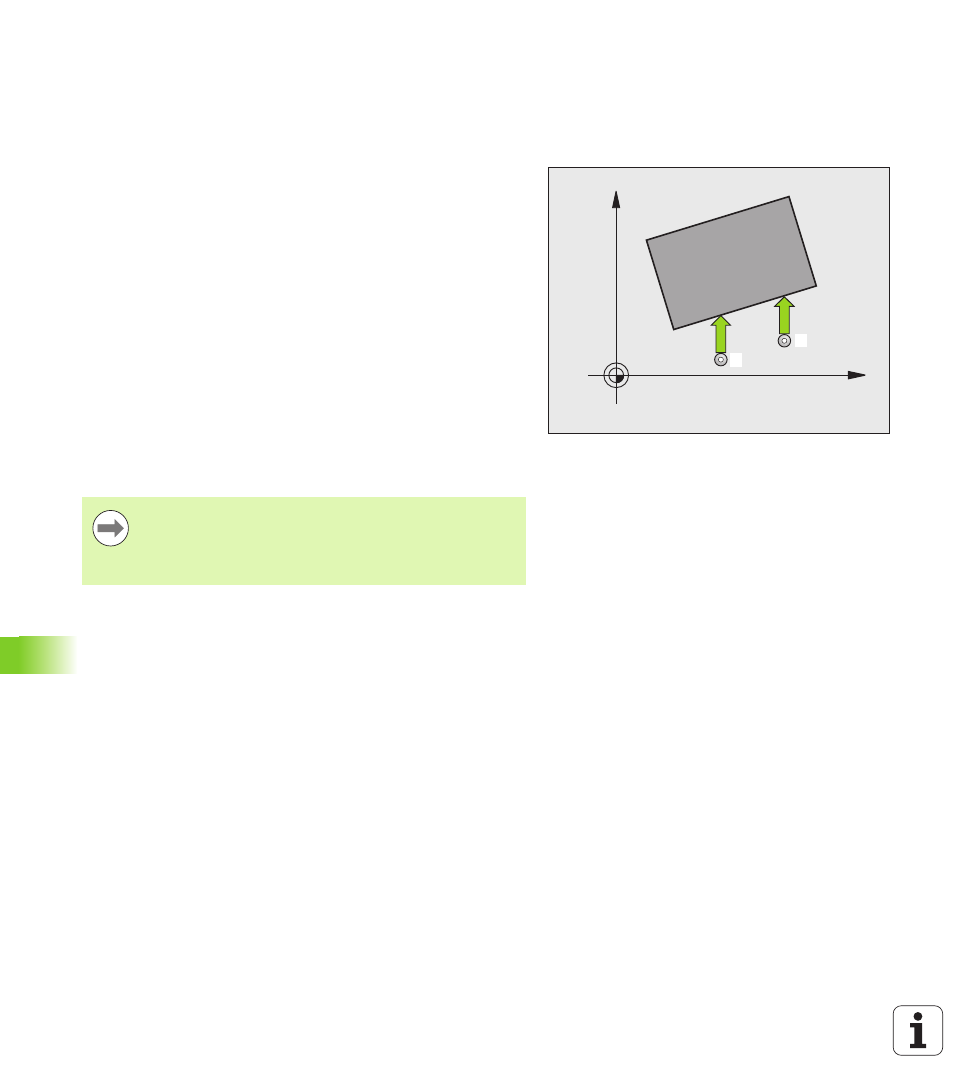

En mesurant deux points qui doivent être situés sur une droite, le
cycle palpeur 400 détermine le désalignement d'une pièce. Avec la
fonction Rotation de base, la TNC compense la valeur mesurée.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) selon la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 373) au point de palpage programmé
1 . Pour cela, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (colonne F)
3 le palpeur se déplace ensuite au point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC dégage le palpeur à la hauteur de sécurité et exécute la
rotation de base calculée
Attention lors de la programmation!
X
Y
1
2
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
