372 Travail avec les cycles palpeurs
14.2 A
v
ant de tr
a
v
ailler a
v
e
c les cy
cles palpeurs!

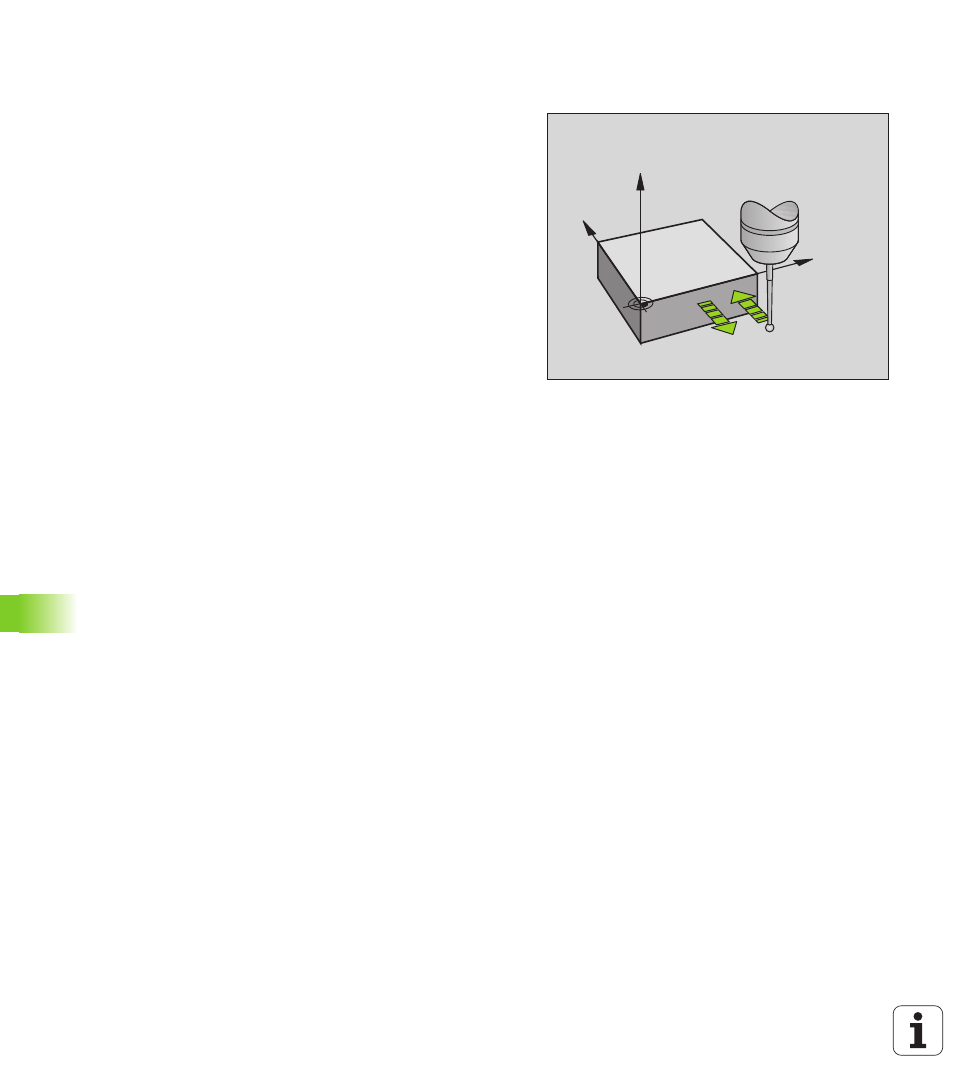

Palpeur à commutation, avance de palpage:
F dans le tableau palpeurs
Dans F, vous définissez l'avance avec laquelle la TNC doit palper la
pièce.
Palpeur à commutation, avance pour
déplacements de positionnement: FMAX
Dans FMAX, vous définissez l'avance avec laquelle la TNC doit
prépositionner le palpeur ou le positionner entre des points de
mesure.
Palpeur à commutation, avance rapide pour
déplacements de positionnement: F_PREPOS
dans le tableau palpeurs
Dans F_PREPOS, vous définissez si la TNC doit positionner le palpeur
avec l'avance définie dans FMAX ou bien l'avance rapide de la
machine.
„ Valeur d'introduction = FMAX_PROBE: positionnement avec l'avance
définie dans FMAX
„ Valeur d'introduction = FMAX_MACHINE: prépositionnement avec
l'avance rapide de la machine
Mesure multiple
Pour optimiser la sécurité de la mesure, la TNC peut exécuter
successivement trois fois la même opération de palpage. Définissez
le nombre de mesures dans le paramètre-machine ProbeSettings >
Configuration du comportement de palpage
> Mode Automatique:
mesure multiple avec fonction de palpage . Si les valeurs de
positions mesurées diffèrent trop les unes des autres, la TNC délivre
un message d'erreur (valeur limite définie dans la zone de sécurité
pour mesure multiple
). Avec la mesure multiple, vous pouvez
déterminer éventuellement des erreurs de mesure aléatoires
(provoquées, p. ex. par des salissures).
Si les valeurs de mesure sont à l'intérieur de la zone de sécurité, la
TNC mémorise la valeur moyenne des positions acquises.
Zone de sécurité pour mesure multiple
Si vous exécutez une mesure multiple, définissez la tolérance de
variation des valeurs de mesure dans le paramètre-machine
ProbeSettings
> Configuration du comportement de palpage > Mode
Automatique: zone de sécurité pour mesure multiple . Si la
différence entre les valeurs mesurées dépasse la tolérance définie, la
TNC délivre un message d'erreur.
Y
X
Z
F
FMAX
