Cycles palpeurs: initialisation automatique des points d'origine
16.6 POINT DE REFERENCE INTERIEUR
CER
C
LE (cy
c
le 412, DIN/ISO: G412)
U
Hauteur mesure dans axe palpage
Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Distance d'approche
Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999
U
Hauteur de sécurité
Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
U
Déplacement haut. sécu.
Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
U
Numéro point zéro dans tableau
Q305: indiquer le
numéro dans le tableau de points zéro/tableau Preset
dans lequel la TNC doit mémoriser les coordonnées
du centre de la poche. Si vous introduisez Q305=0, la
TNC initialise automatiquement l'affichage, le
nouveau point d'origine étant au centre de la poche.
Plage d'introduction 0 à 2999
U
Nouveau pt de réf. axe principal
Q331 (en absolu):
coordonnée dans l'axe principal à laquelle la TNC doit
initialiser le centre de la poche déterminé. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999
U
Nouveau pt de réf. axe secondaire
Q332 (en
absolu): coordonnée dans l'axe secondaire à laquelle
la TNC doit initialiser le centre de la poche. Valeur par
défaut = 0. Plage d'introduction -99999,9999 à
99999,9999
U
Transfert val. mesure (0,1)
Q303: définir si le point
d'origine déterminé doit être mémorisé dans le
tableau de points zéro ou dans le tableau Preset:
-1: Ne pas utiliser! Sera inscrit par la TNC si d'anciens
programmes sont importés (voir „Mémoriser le point
d'origine calculé” à la page 402)
0: écrire le point d'origine déterminé dans le tableau
de points zéro courant. Le système de référence est
le système de coordonnées pièce courant
1: écrire le point d'origine déterminé dans le tableau
Preset. Le système de référence est le système de
coordonnées machine (système REF)

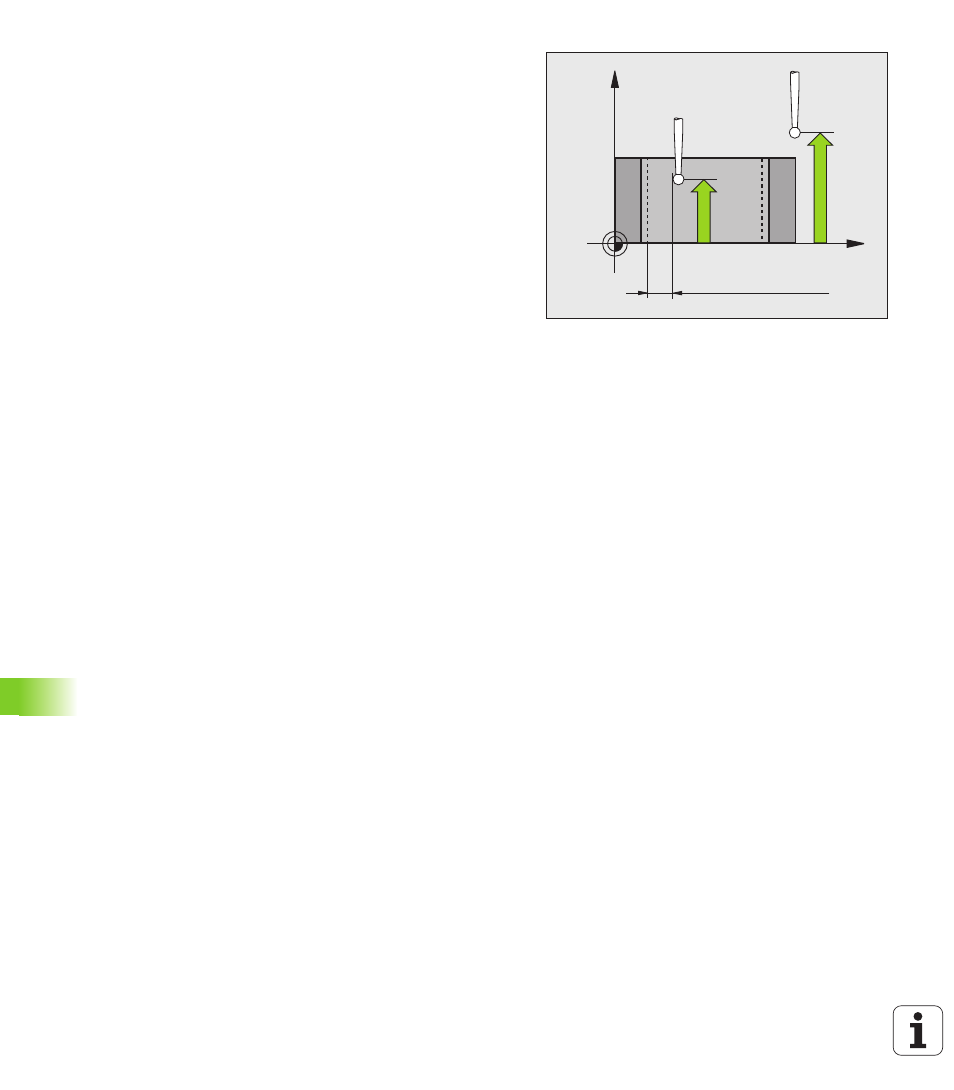

X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
