396 Cycles palpeurs: déterminer automatiquement le désalignement de la pièce
15.7 Compenser le désalignement d'une pi
èce au mo
y
e
n de l'ax
e C (cy
c
le 405,
DIN/ISO: G405)

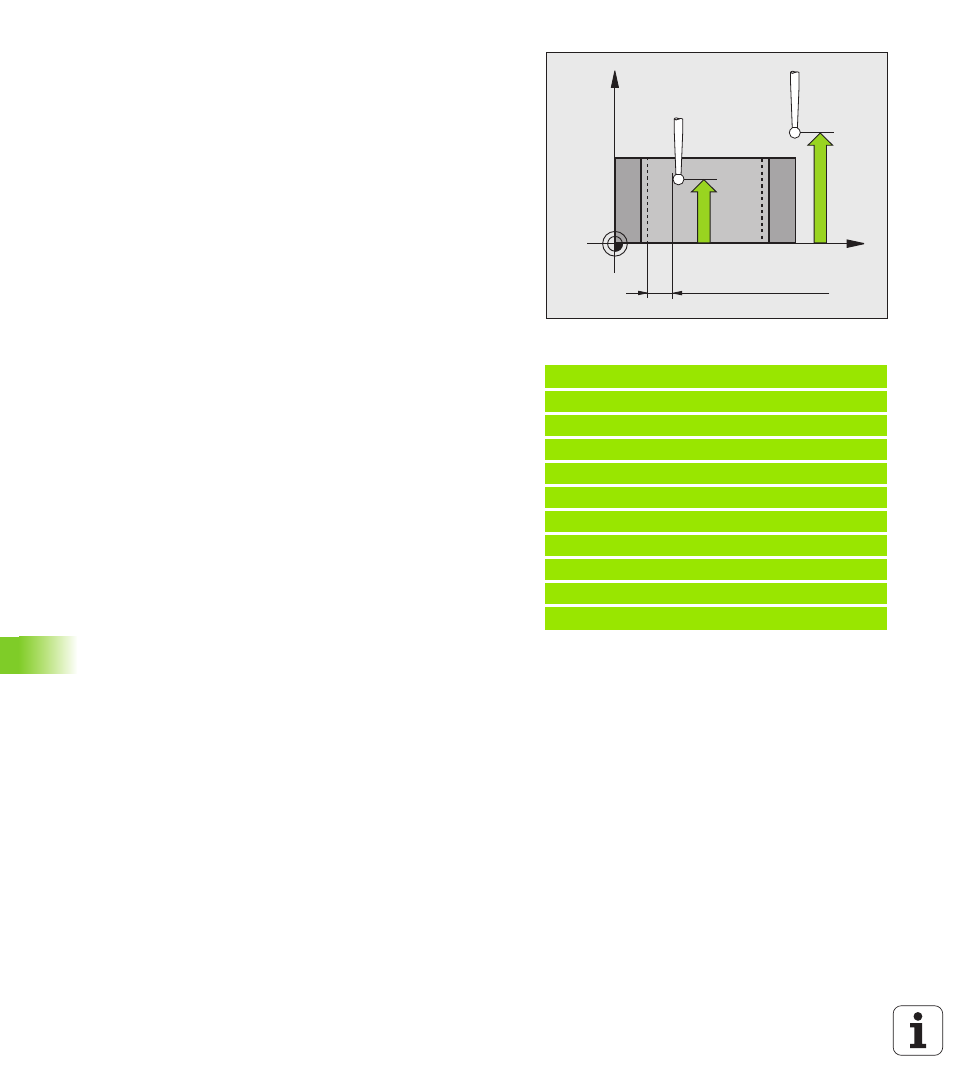

U Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U Déplacement haut. sécu. Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
U Init. à zéro après alignement Q337: déterminer si
la TNC doit initialiser l'affichage de l'axe C à zéro ou si
elle doit mémoriser le décalage angulaire dans la
colonne C du tableau de points zéro:
0: initialiser l'affichage de l'axe C à 0
>0: écrire le décalage angulaire avec son signe dans
le tableau de points zéro. Numéro de ligne = valeur de
Q337. Si un décalage C est déjà inscrit dans le tableau
de points zéro, la TNC additionne le décalage
angulaire mesuré en tenant compte de son signe
Exemple : Séquences CN
5 TCH PROBE 405 ROT SUR AXE C
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q262=10 ;DIAMÈTRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCRÉMENT ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q337=0 ;INITIALIS. À ZÉRO
X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
