HEIDENHAIN TNC 640 359
13.24 FILET
A
GE P
A
RALLELE A
U
CONT
OUR (Cy
c
le 830)

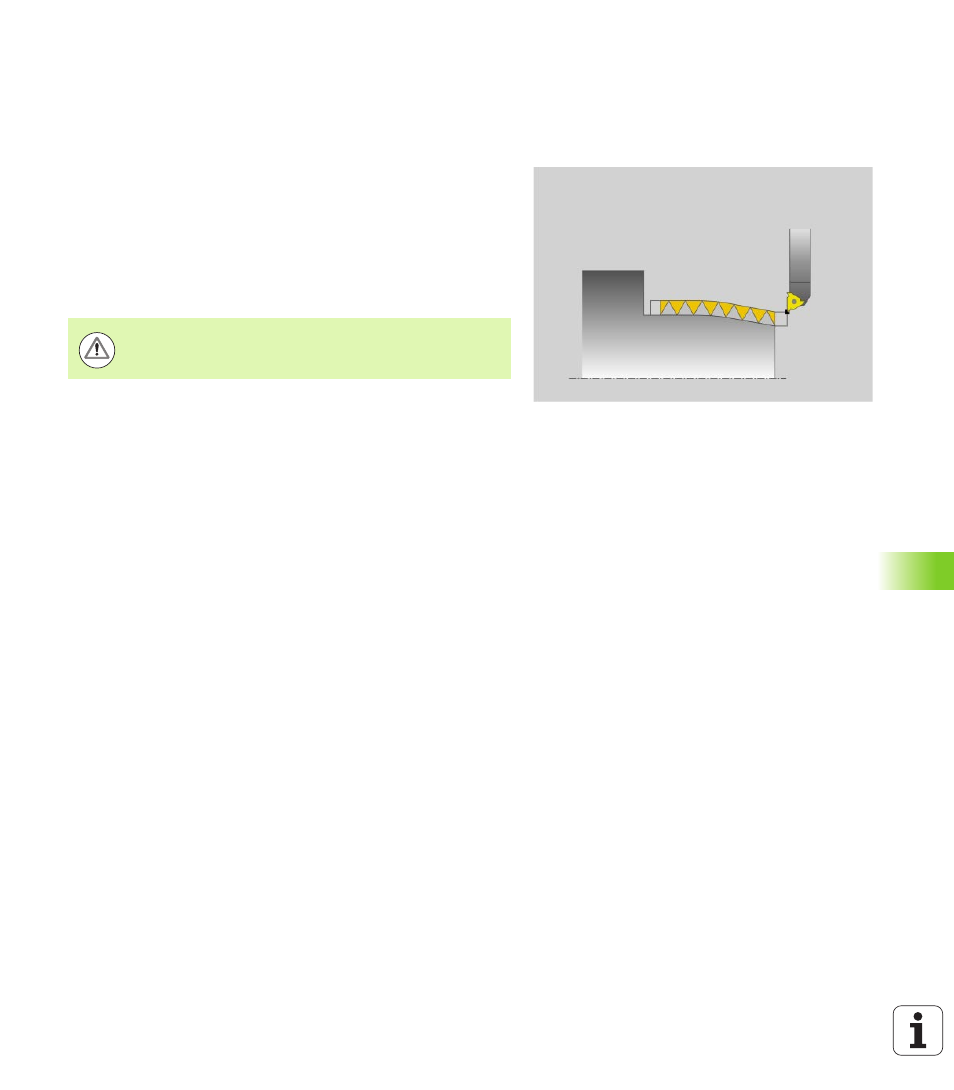

13.24 FILETAGE PARALLELE AU
CONTOUR (Cycle 830)
Description
Ce cycle permet de réaliser un filetage de forme quelconque,
longitudinal ou transversal.
Avec ce cycle, vous pouvez réaliser un filetage simple filet ou
multifilets.
Si vous n'introduisez pas de profondeur de filetage dans le cycle, celui-
ci utilise la profondeur normalisée.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Mode opératoire du cycle
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle.
1 La TNC positionne l'outil en avance rapide à la distance d'approche
du filetage et exécute une prise de passe.
2 La TNC exécute un usinage parallèle au contour défini du filetage.
La TNC synchronise l'avance de la TNC avec la vitesse de rotation
pour obtenir le pas souhaité.
3 La TNC dégage l'outil de la valeur de la distance d'approche en
rapide.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC exécute la prise de passe. Les prises de passe sont
exécutées en fonction de l'angle de prise de passe Q467.
6 La TNC répète ce processus (2 à 5) jusqu'à ce que la profondeur
de filetage soit atteinte.
7 La TNC exécute le nombre de passes à vide défini dans Q476.
8 La TNC répète ce processus (2 à 7) en fonction du nombre de filets
Q475
.
9 La TNC repositionne l'outil en rapide au point de départ du cycle.
Le cycle 830 réalise un dépassement Q466 à l'issue du
contour programmé. Tenez compte de la place disponible.
