13.11 EPAULEMENT TRANSVERSAL
(cycle 821)
Description
Ce cycle permet de réaliser l'usinage transversal d'un épaulement.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Lorsque l'outil se trouve en dehors du contour à usiner lors de l'appel
du cycle, le cycle exécute un usinage extérieur. Lorsque l'outil se
trouve à l'intérieur du contour à usiner, le cycle exécute un usinage
intérieur.

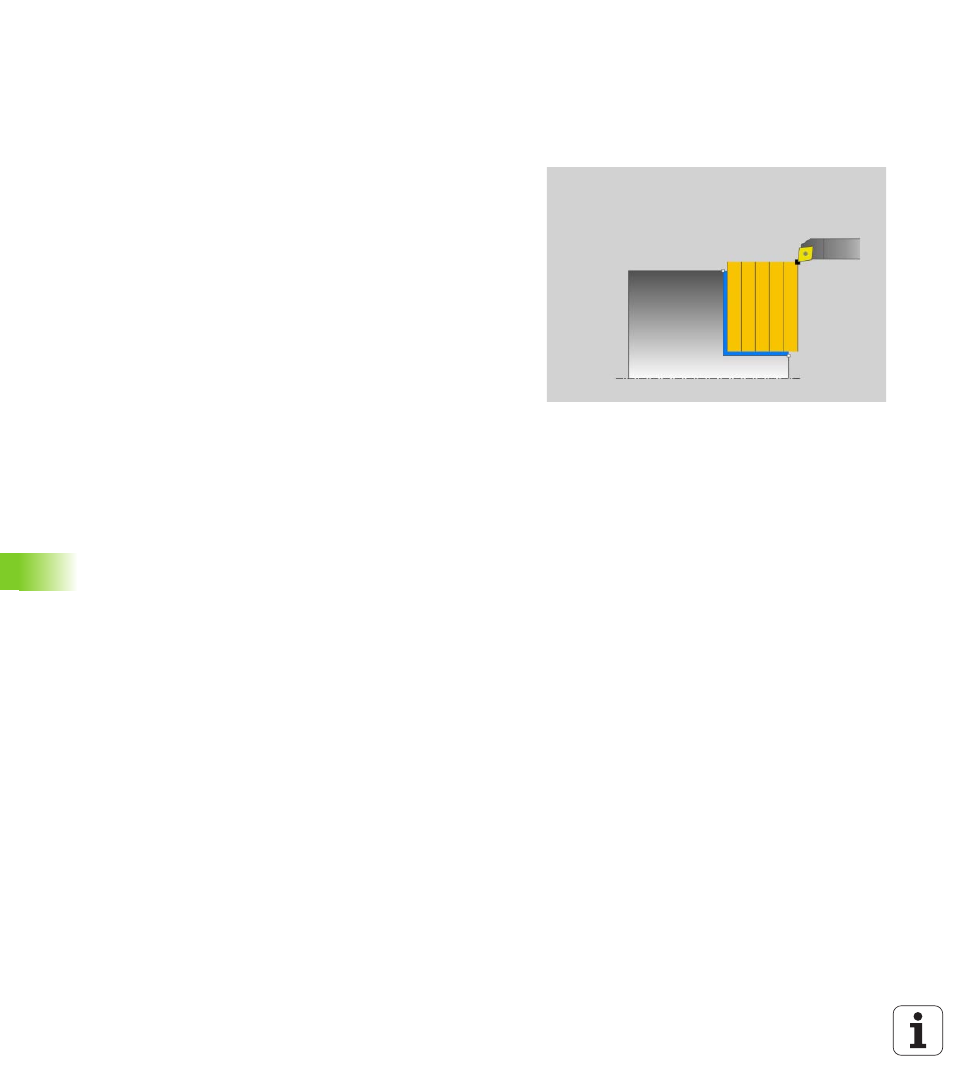

Mode opératoire du cycle d'ébauche
Le cycle usine la zone comprise entre le point de départ du cycle et le
point final défini dans le cycle.
1 La TNC exécute une prise de passe en paraxial en rapide. La valeur
de la passe est calculée par la TNC à l'aide de Q463 PROF. COUPE
MAX.
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens transversal avec l'avance définie Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance définie.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour soit
terminé.
6 La TNC repositionne l'outil en rapide au point de départ du cycle.
