Cycles d'usinage: fraisage de poches/ tenons / rainures

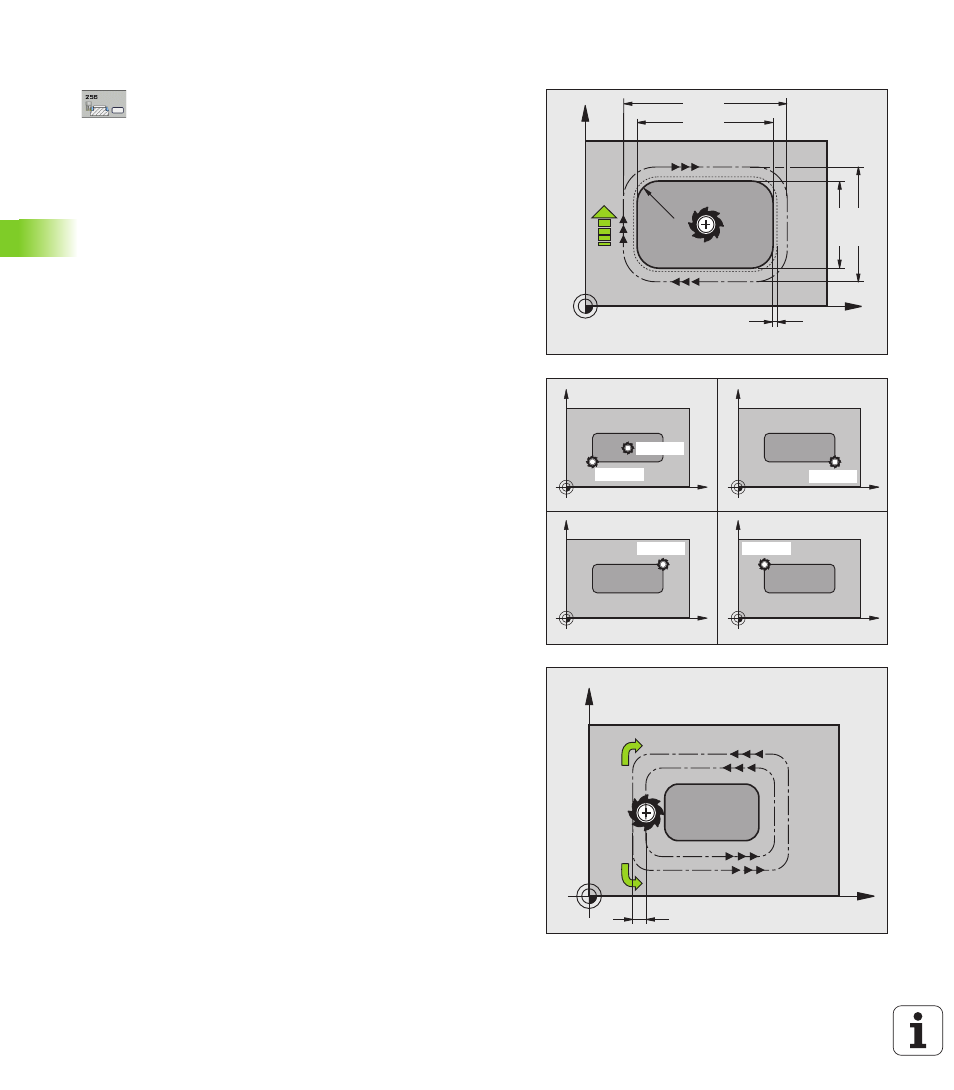

5.6 TENON RECT
ANGULAIRE (cy
c
le 256, DIN/ISO: G256)
Paramètres du cycle
U
1er côté
Q218: longueur du tenon parallèle à l'axe
principal du plan d'usinage. Plage d’introduction 0 à
99999,9999
U
Cote pièce br. côté 1
Q424: longueur de la pièce
brute du tenon parallèle à l'axe principal du plan
d'usinage Introduire cote pièce br. côté 1
supérieure au 1er côté. La TNC exécute plusieurs
passes latérales si la différence entre la cote pièce
brute 1 et la cote finale 1 est supérieure à la passe
latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante. Plage d’introduction 0 à
99999,9999
U
2ème côté
Q219: longueur du tenon parallèle à l'axe
secondaire du plan d'usinage Introduire cote pièce
br. côté 2
supérieure au 2ème côté. La TNC exécute
plusieurs passes latérales si la différence entre la
cote pièce brute 2 et la cote finale 2 est supérieure à
la passe latérale autorisée (rayon d'outil x facteur de
recouvrement Q370). La TNC calcule toujours une
passe latérale constante. Plage d’introduction 0 à
99999,9999
U
Cote pièce br. côté 2
Q425: longueur de la pièce
brute du tenon parallèle à l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999
U
Rayon d'angle
Q220: rayon dans le coin du tenon.
Plage d'introduction 0 à 99999,9999
U
Surépaisseur finition latérale
Q368 (en
incrémental): surépaisseur de finition laissée par la
TNC dans le plan d'usinage. Plage d'introduction 0 à
99999,9999
U
Position angulaire
Q224 (en absolu): position
angulaire du tenon entier. Le centre de rotation est la
position où se trouve l'outil lors de l'appel du cycle.
Plage d'introduction -360,000 à 360,000
U
Position tenon
Q367: position du tenon par rapport à
la position de l'outil lors de l'appel du cycle:
0: Position de l'outil = centre du tenon
1: Position de l'outil = coin inférieur gauche
2: Position de l'outil = coin inférieur droit
3: Position de l'outil = coin supérieur droit
4: Position de l'outil = coin supérieur gauche
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351= 1
Q351= +1
