332 Cycles: tournage
13.1
7
GOR
G
E RADIALE ETENDU (cy
c
le 862)

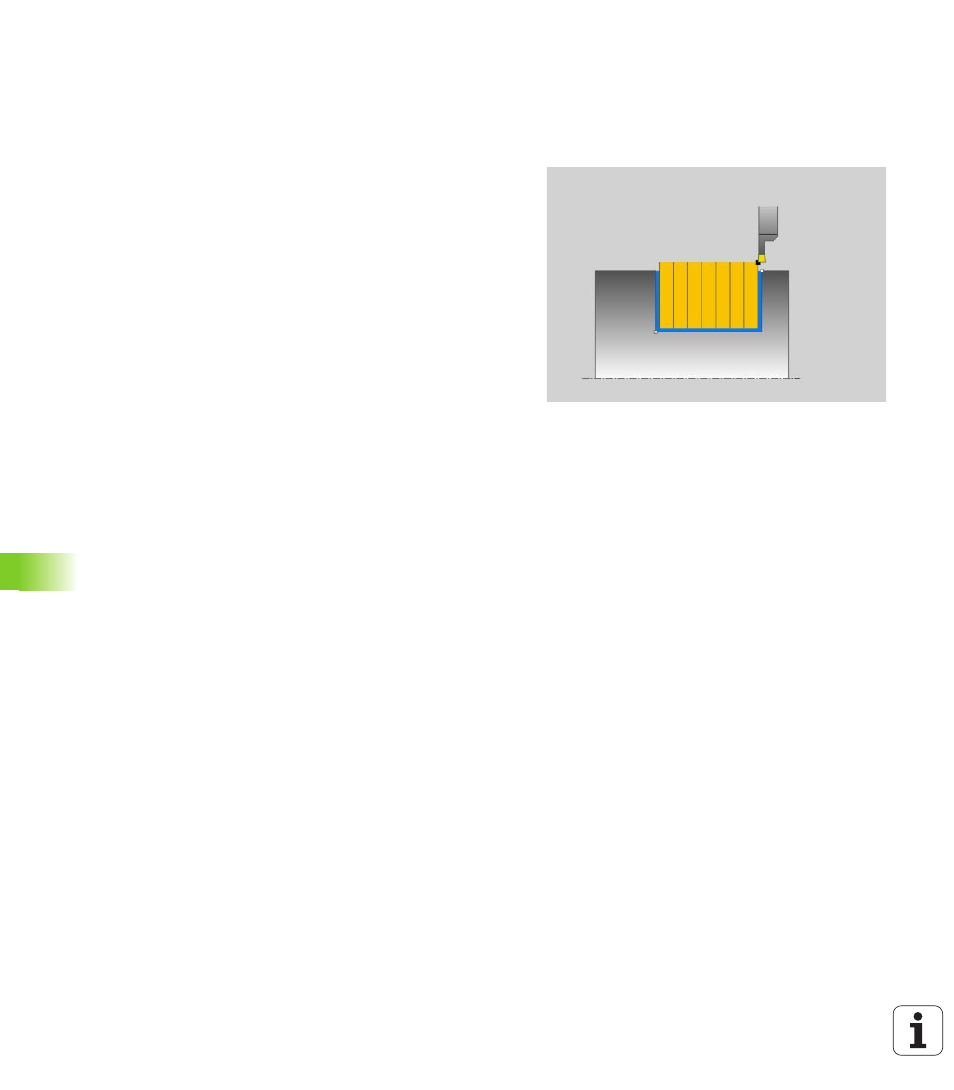

13.17 GORGE RADIALE ETENDU
(cycle 862)
Description
Ce cycle permet d'usiner une gorge dans le sens radial. Fonctions
étendues:
„ Vous pouvez ajouter un chanfrein ou un arrondi au début et la fin du
contour
„ Dans le cycle, vous pouvez définir un angle sur les flancs latéraux de
la gorge
„ Vous pouvez ajouter des rayons dans les angles du contour
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur. Si
le diamètre de départ Q491 est supérieur au diamètre final Q493, le
cycle exécute un usinage extérieur. Si le diamètre de départ Q491 est
inférieur au diamètre final Q493, le cycle exécute un usinage intérieur.
Mode opératoire du cycle d'ébauche
1 La TNC exécute une prise de passe en paraxial en rapide (passe
latérale = 0,8 largeur de la dent).
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens axial avec l'avance définie Q478.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
4 La TNC répète ce processus (1 à 3) jusqu'à ce que la largeur de la
gorge soit atteinte.
5 La TNC repositionne l'outil en rapide au point de départ du cycle.
