HEIDENHAIN TNC 640 151
5.6 TENON RECT
ANGULAIRE (cy
c
le 256, DIN/ISO: G256)
U Avance de fraisage Q207: vitesse de déplacement de
l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU,
FZ
U Mode fraisage Q351: mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition

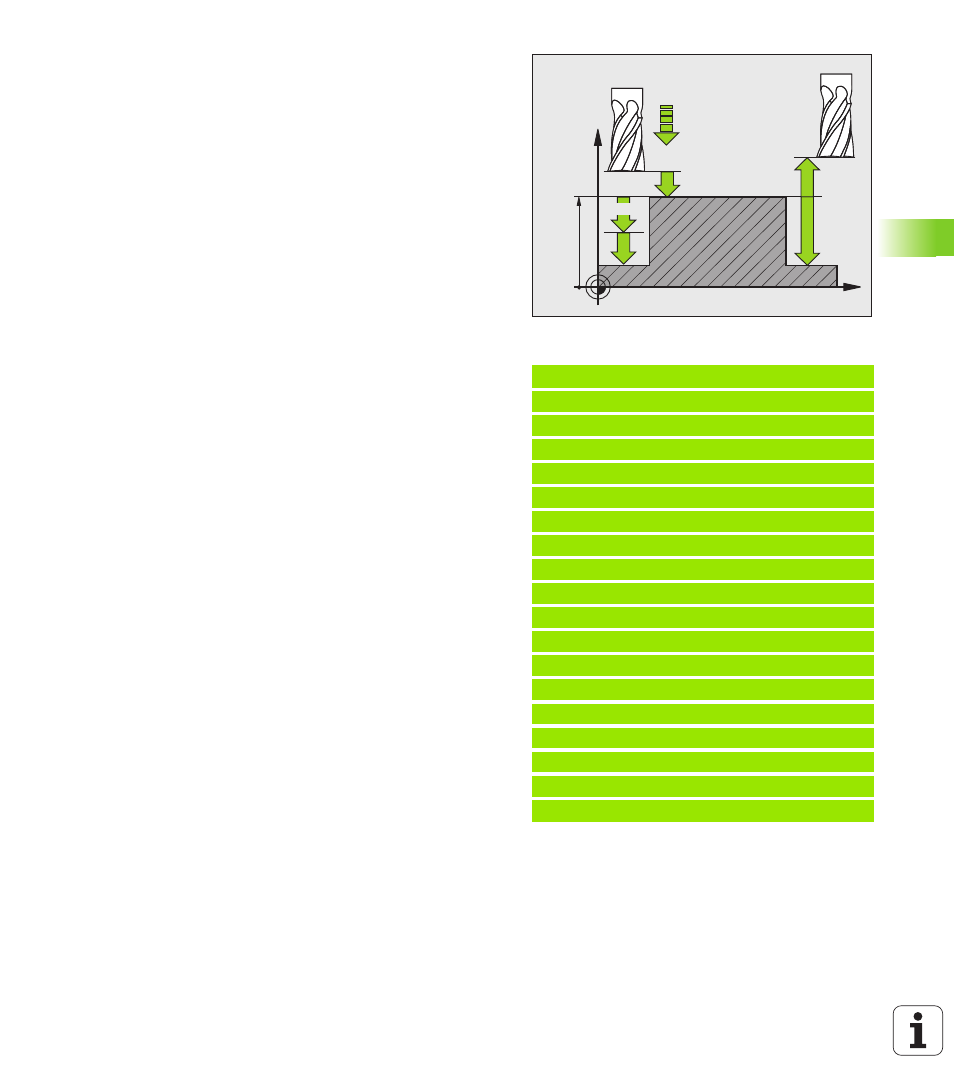

U Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et la base du tenon. Plage
d'introduction -99999,9999 à 99999,9999
U Profondeur de passe Q202 (en incrémental): distance
parcourue par l'outil en une passe: introduire une
valeur supérieure à 0. Plage d'introduction 0 à
99999,9999
U Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de son positionnement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999, en alternative FMAX, FAUTO, FU, FZ
U Distance d'approche Q200 (en incrémental): distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
U Coordonnée surface pièce Q203 (en absolu):
coordonnée absolue de la surface de la pièce. Plage
d'introduction -99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
U Facteur de recouvrement Q370: Q370 x rayon d'outil
donne la passe latérale k. Plage d'introduction 0,1 à
1,9999
Exemple : Séquences CN
8 CYCL DEF 256 TENON RECTANGULAIRE
Q218=60 ;1ER CÔTÉ
Q424=74 ;COTE PIÈCE BR. 1
Q219=40 ;2ÈME CÔTÉ
Q425=60 ;COTE PIÈCE BR. 2
Q220=5 ;RAYON D'ANGLE
Q368=0.2 ;SUREPAIS. LATERALE
Q224=+0 ;POSITION ANGULAIRE
Q367=0 ;POSITION TENON
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q206=150 ;AVANCE PLONGEE PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR RECOUVREMENT
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
