426 Cycles palpeurs: initialisation automatique des points d'origine
16.8 POINT DE REFERENCE EXTERIE
UR COIN (cy
c
le 414, DIN/ISO: G414)
16.8 POINT DE REFERENCE
EXTERIEUR COIN (cycle 414,
DIN/ISO: G414)
Mode opératoire du cycle
Le cycle palpeur 414 détermine le point d'intersection de deux droites
et l'initialise comme point d'origine. Si vous le souhaitez, la TNC peut
également mémoriser le point d'intersection dans un tableau de
points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) avec la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 373) au point de palpage

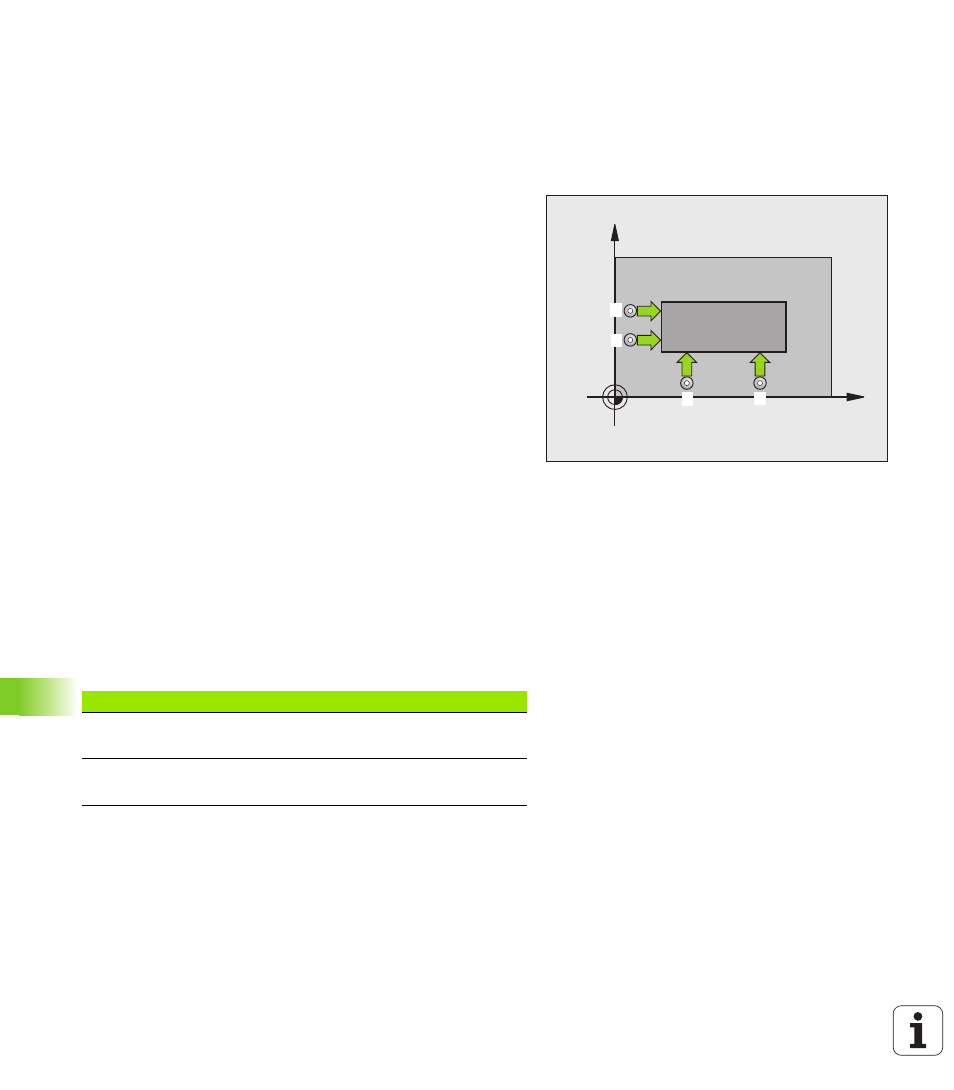

1 (voir fig.
en haut et à droite). La TNC décale alors le palpeur de la valeur de
la distance d'approche, dans le sens opposé au sens de
déplacement concerné
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (colonne F). La TNC détermine automatiquement la
direction de palpage en fonction du 3ème point de mesure
programmé
3 Puis, le palpeur se déplace au point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 Pour terminer, la TNC dégage le palpeur à la hauteur de sécurité et
traite le point d'origine déterminé en fonction des paramètres de
cycle Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à
la page 402). Les coordonnées déterminées du coin sont
mémorisées dans les paramètres Q ci-après
6 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1 2
4
3
Numéro paramètre Signification
Q151 Valeur effective du coin dans l'axe
principal
Q152 Valeur effective du coin dans l'axe
secondaire
