13.13 TOURNAGE TRANSV.
PLONGEE (cycle 823)

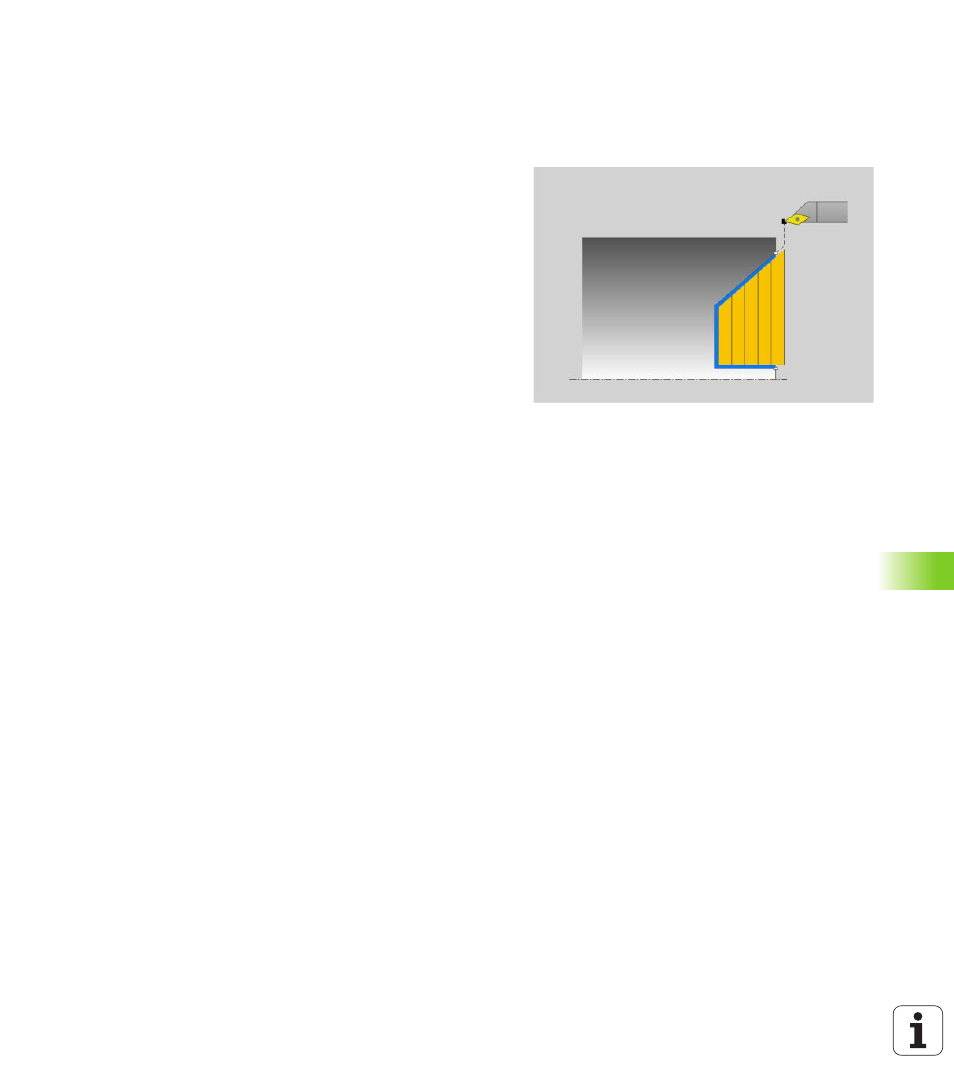

Description
Ce cycle permet d'exécuter un usinage transversal d'éléments de
plongée (dégagement).
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur. Si
le diamètre de départ Q491 est supérieur au diamètre final Q493, le
cycle exécute un usinage extérieur. Si le diamètre de départ Q491 est
inférieur au diamètre final Q493, le cycle exécute un usinage intérieur.
Mode opératoire du cycle d'ébauche
Dans le dégagement, la TNC exécute la prise de passe avec l'avance
Q478
. Les mouvements de retrait correspondent toujours à la distance
d'approche.
1 La TNC exécute une prise de passe en paraxial en rapide. La valeur
de la passe est calculée par la TNC à l'aide de Q463 PROF.
COUPE MAX
.
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens transversal avec l'avance définie
3 La TNC dégage l'outil de la valeur de la passe avec l'avance définie
Q478
.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour soit
terminé.
6 La TNC repositionne l'outil en rapide au point de départ du cycle.
