252 Cycles: conversions de coordonnées
1
1
.5 IMA
G
E MIR
OIR (cy
c
le 8, DIN/ISO: G28)

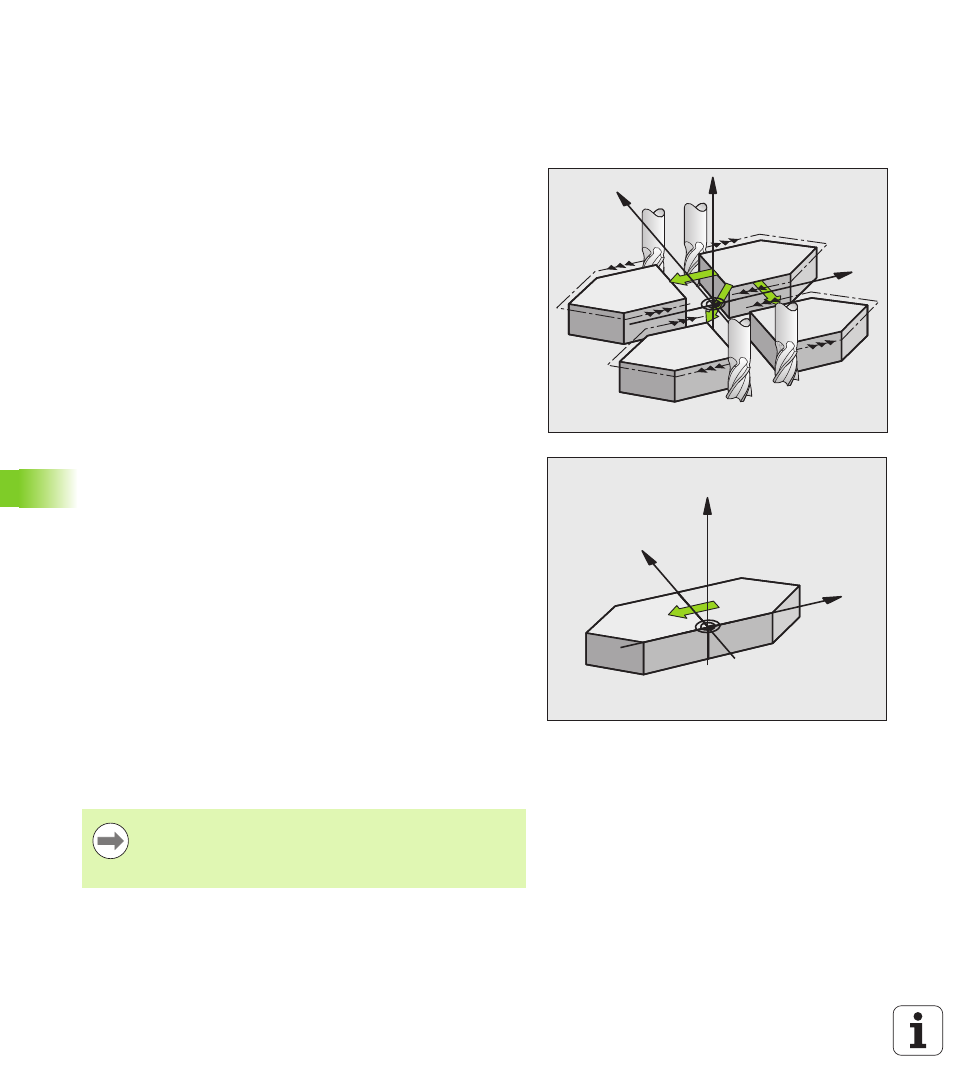

11.5 IMAGE MIROIR (cycle 8,
DIN/ISO: G28)
Activation
Dans le plan d’usinage, la TNC peut exécuter une opération d’usinage
inversée
L'image miroir est active dès qu'elle a été définie dans le programme.
Elle agit également en mode Positionnement avec introduction
manuelle. Les axes réfléchis actifs apparaissent dans l'affichage d'état
supplémentaire.
„ Si vous n'exécutez l'image miroir que d'un seul axe, il y a inversion
du sens d'usinage. Ceci n'est pas valable pour les cycles SL
„ Si vous exécutez l'image miroir de deux axes, le sens d'usinage
n'est pas modifié.
Le résultat de l'image miroir dépend de la position du point zéro:
„ Le point zéro est situé sur le contour à être inversé: l'élément est
inversé directement à partir du point zéro
„ Le point zéro est situé à l’extérieur du contour à être inversé:
l'élément est décalé en plus.
Annulation
Reprogrammer le cycle IMAGE MIROIR en introduisant NO ENT.
Attention lors de la programmation!
Y
X
Z
Y
X
Z
Si vous ne réalisez l'image miroir que sur un axe, le sens
d'usinage est modifié pour les cycles de fraisage 200.
Exception: cycle 208 avec lequel le sens d'usinage
d'origine défini dans le cycle est conservé.
