7.6 MESURE EXTERIEUR CER
C
LE (cy
c
le 422, DIN/ISO: G422)
U

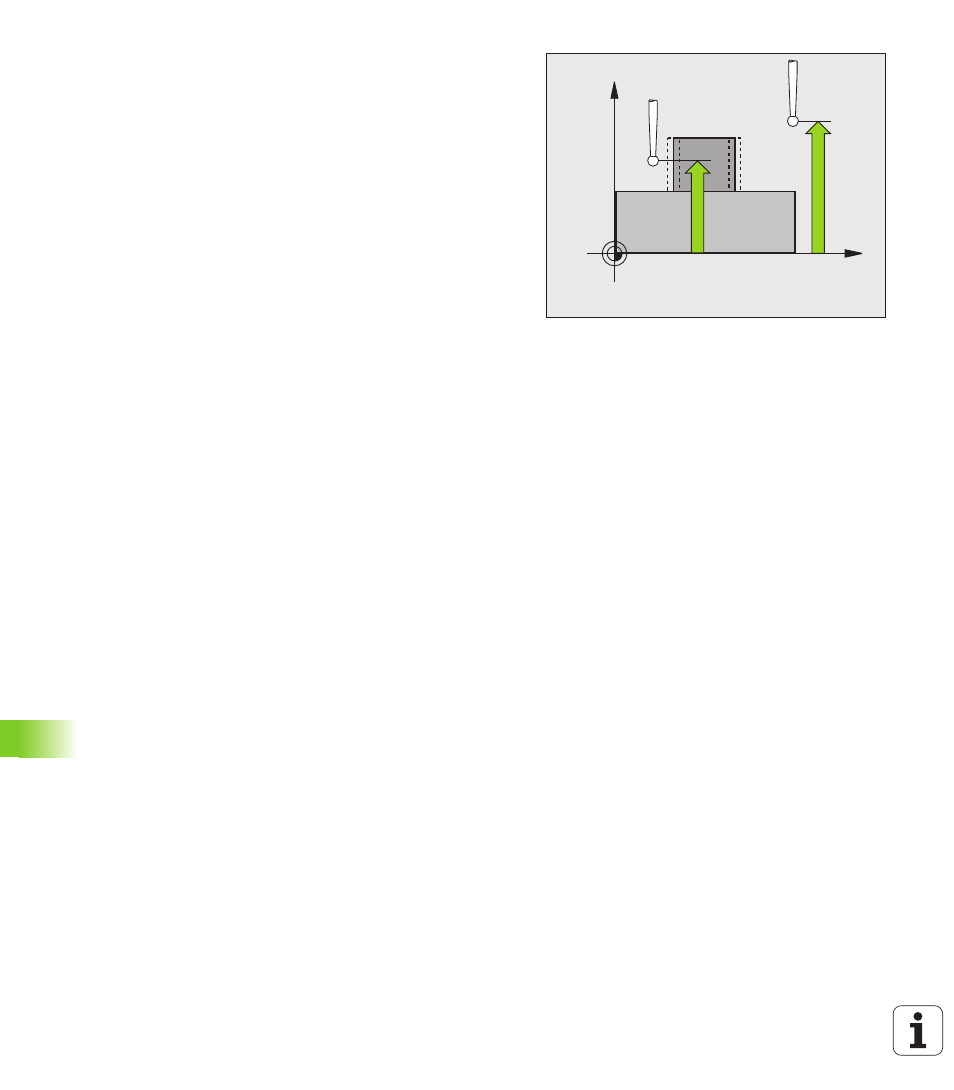

Hauteur mesure dans axe palpage
Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U
Distance d'approche
Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999
U
Hauteur de sécurité
Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U
Déplacement haut. sécu.
Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
U
Cote max. du tenon
Q277: diamètre max. autorisé
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Cote min. du tenon
Q278: diamètre min. autorisé
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Tolérance centre 1er axe
Q279: écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Tolérance centre 2ème axe
Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
X
Z
Q261
Q260
