152 Cycles d'usinage: fraisage de poches/ tenons / rainures
5.7 TENON CIR
C
ULAIRE (cy
c
le
257
, DIN/ISO: G257)
5.7 TENON CIRCULAIRE
(cycle 257, DIN/ISO: G257)
Mode opératoire du cycle
Le cycle Tenon circulaire 257 permet d'usiner un tenon circulaire. Si le
diamètre de la pièce brute est supérieur à la passe latérale max., la
TNC exécute alors plusieurs passes latérales jusqu'à ce que le
diamètre de la pièce finie soit atteint.

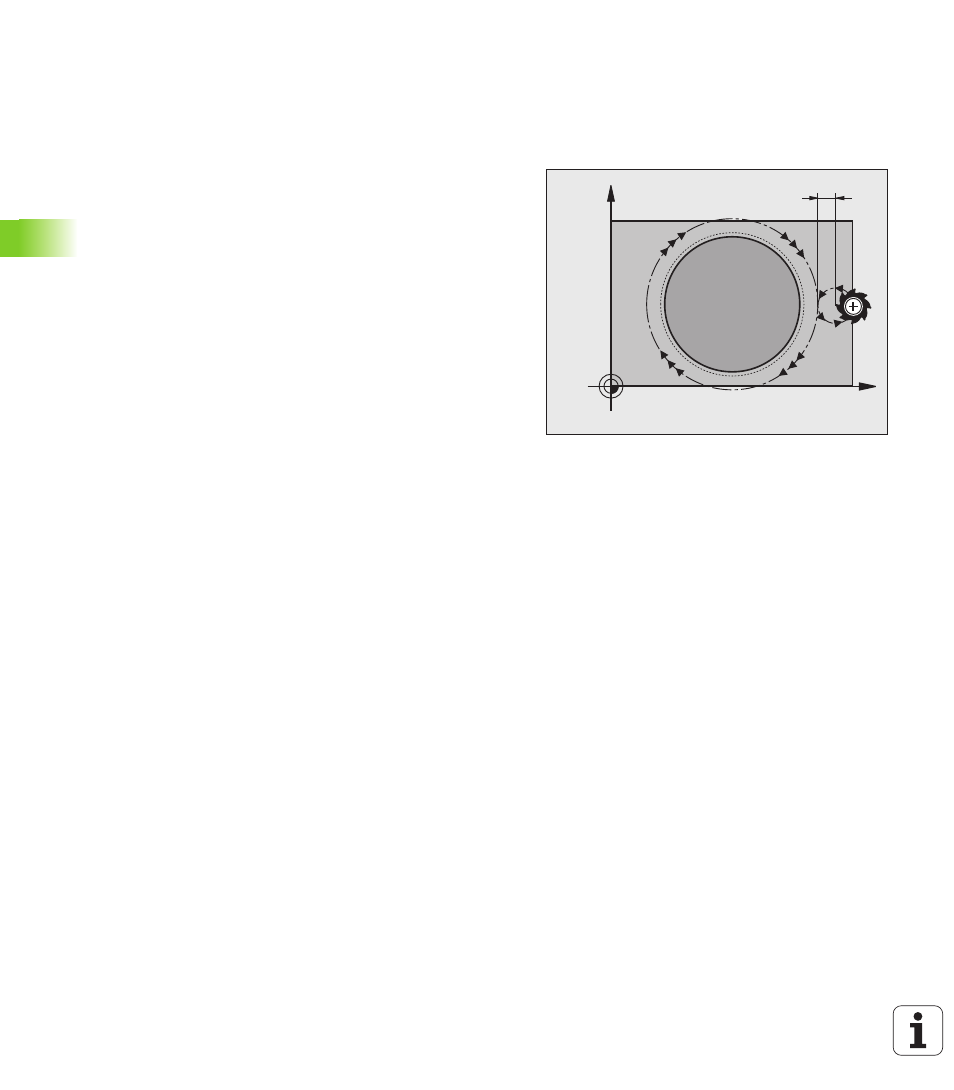

1 L'outil part de la position initiale du cycle (centre du tenon) et se
déplace dans le sens positif de X jusqu'à la position initiale
d'usinage du tenon. La position initiale se trouve à 2 mm à droite
de la pièce brute du tenon
2 Si l'outil est positionné au saut de bride, la TNC le déplace en
rapide FMAX à la distance d'approche et ensuite, à la première
profondeur de passe avec l'avance de plongée en profondeur
3 Ensuite, l'outil se déplace sur un demi-cercle, tangentiellement au
contour du tenon et usine sur un tour.
4 Si la cote finale n'est pas atteinte en usinant sur un tour, la TNC
positionne l'outil latéralement à la profondeur de passe courante et
usine sur un tour supplémentaire. Pour cela, la TNC tient compte
du diamètre de la pièce brute, de celui de la pièce finie ainsi que de
la passe latérale autorisée. Ce processus est répété jusqu'à ce que
le diamètre de la pièce finie soit atteint
5 Puis l'outil quitte le contour sur un demi-cercle tangentiel et
retourne au point initial de l'usinage du tenon
6 La TNC déplace ensuite l'outil à la profondeur de passe suivante et
usine le tenon à cette profondeur
7 Ce processus est répété jusqu'à ce que la profondeur du tenon
programmée soit atteinte
X
Y
2mm
