13.12 EPAULEMENT TRANSVERSAL
ETENDU (cycle 822)
Description
Ce cycle permet de réaliser l'usinage transversal d'un épaulement.
Fonctions étendues:
„ Vous pouvez ajouter un chanfrein ou un arrondi au début et la fin du
contour
„ Dans le cycle, vous pouvez définir un angle de la face transversale
et de la surface périphérique
„ Vous pouvez ajouter un rayon dans le coin du contour
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur. Si
le diamètre de départ Q491 est supérieur au diamètre final Q493, le
cycle exécute un usinage extérieur. Si le diamètre de départ Q491 est
inférieur au diamètre final Q493, le cycle exécute un usinage intérieur.

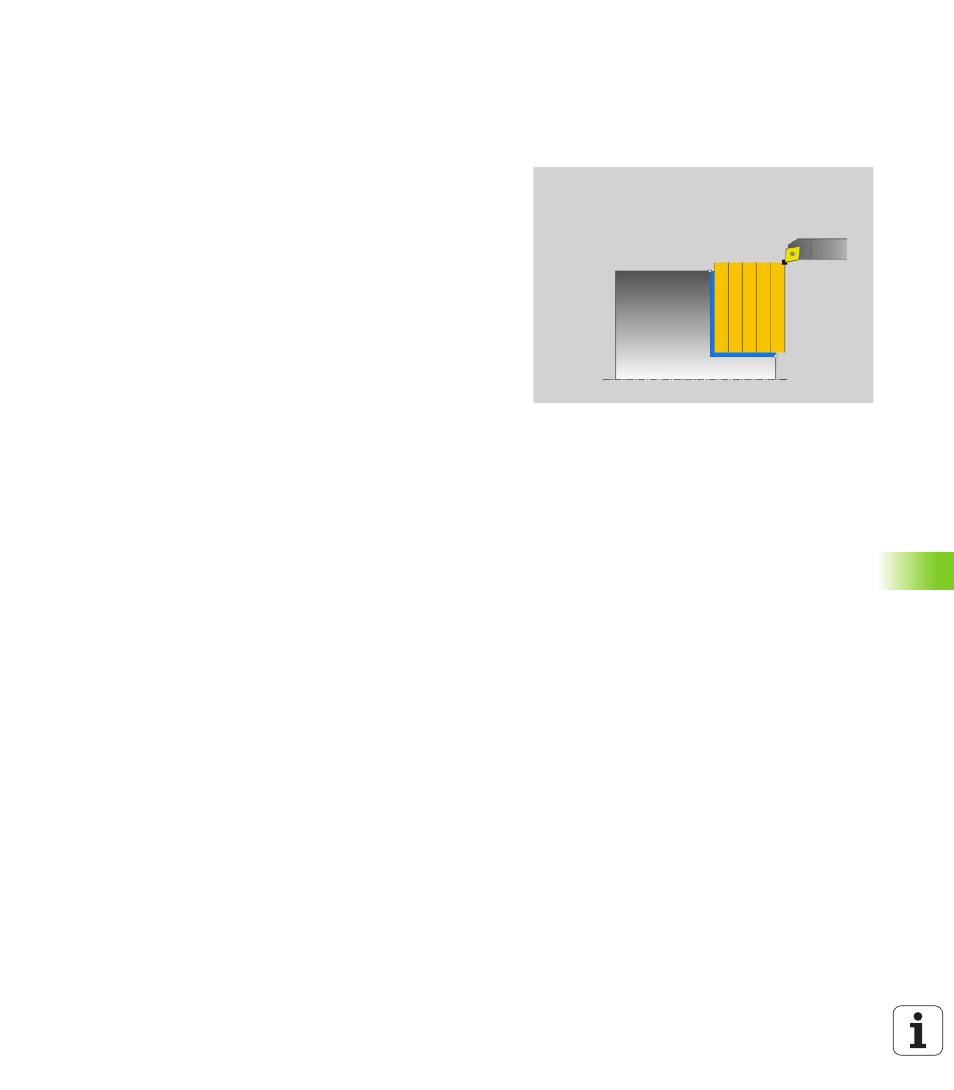

Mode opératoire du cycle d'ébauche
Lors de l'appel du cycle, la TNC utilise la position de l'outil comme
point de départ du cycle. Dans le cas ou le point de départ est à
l'intérieur de la zone à usiner, la TNC positionne l'outil à la coordonnée
Z, ensuite à la distance d'approche de la coordonnée X, et démarre le
cycle à cette position.
1 La TNC exécute une prise de passe en paraxial en rapide. La valeur
de la passe est calculée par la TNC à l'aide de Q463 PROF. COUPE
MAX.
2 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens transversal avec l'avance définie Q478.
3 La TNC dégage l'outil de la valeur de la passe avec l'avance définie.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC répète ce processus (1 à 4) jusqu'à ce que le contour soit
terminé.
6 La TNC repositionne l'outil en rapide au point de départ du cycle.
