HEIDENHAIN TNC 640 419

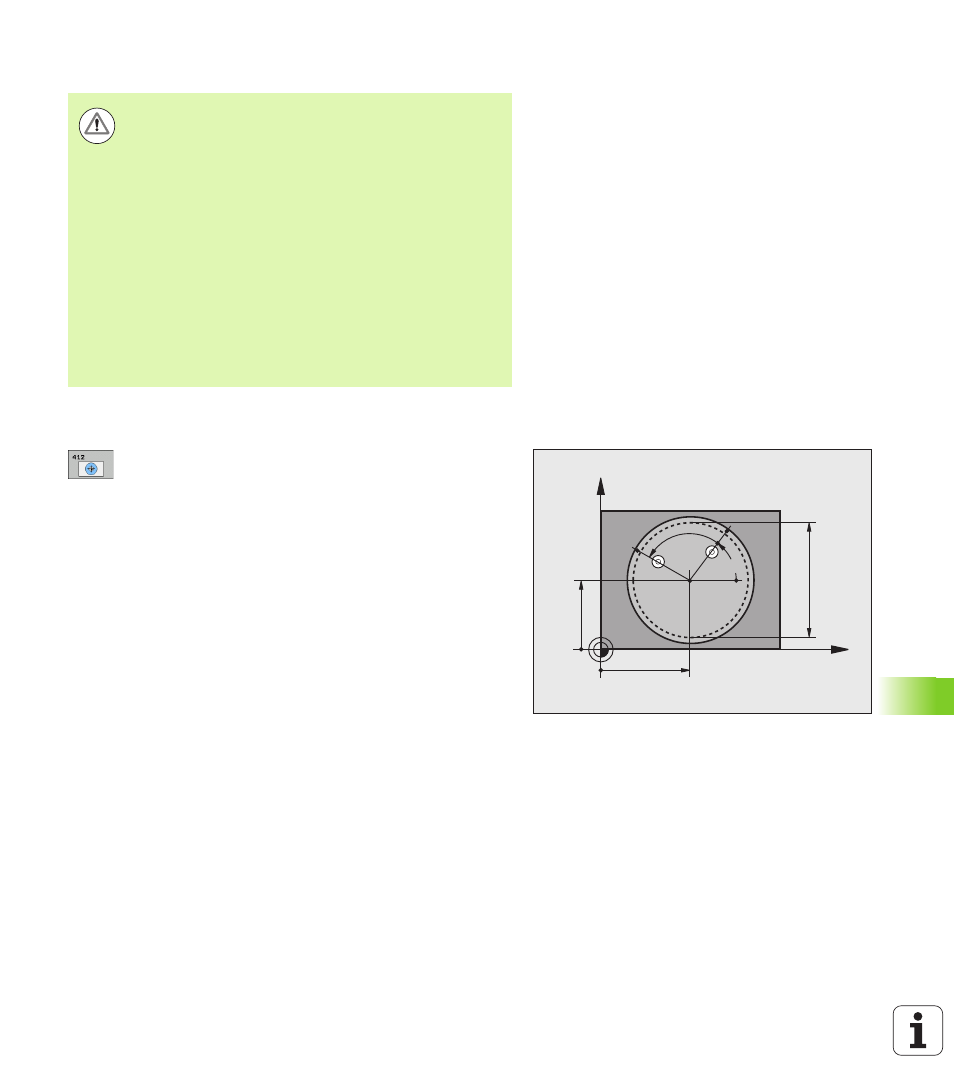

16.6 POINT DE REFERENCE INTERIEUR
CER
C
LE (cy
c
le 412, DIN/ISO: G412)
Attention lors de la programmation!
Paramètres du cycle
U Centre 1er axe Q321 (en absolu): centre de la poche
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): centre de la poche
dans l'axe secondaire du plan d'usinage Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif, si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou à la position
nominale. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre nominal Q262: diamètre approximatif de la
poche circulaire (trou). Introduire de préférence une
valeur plus petite. Plage d'introduction 0 à
99999,9999
U Angle initial Q325 (en absolu): angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,0000 à 360,0000
U Incrément angulaire Q247 (en incrémental): angle
compris entre deux points de mesure. Le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur au
point de mesure suivant. Si vous souhaitez mesurer
des secteurs circulaires, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction
-120,0000 à 120,0000
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le diamètre nominal de la poche (trou) de
manière à ce qu'il soit plutôt plus petit.
Si les dimensions de la poche et la distance d'approche ne
permettent pas d'effectuer un prépositionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les quatre
points de mesure.
Plus l'incrément angulaire programmé Q247 est petit et
moins le centre de cercle calculé par la TNC sera précis.
Valeur d'introduction min.: 5°.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q262
Q325
Q247
