15.4 R

O

T

A

TION DE BA

SE à par

tir de

deux t

e

nons (cy

c

le 402, DIN/ISO:

G402)

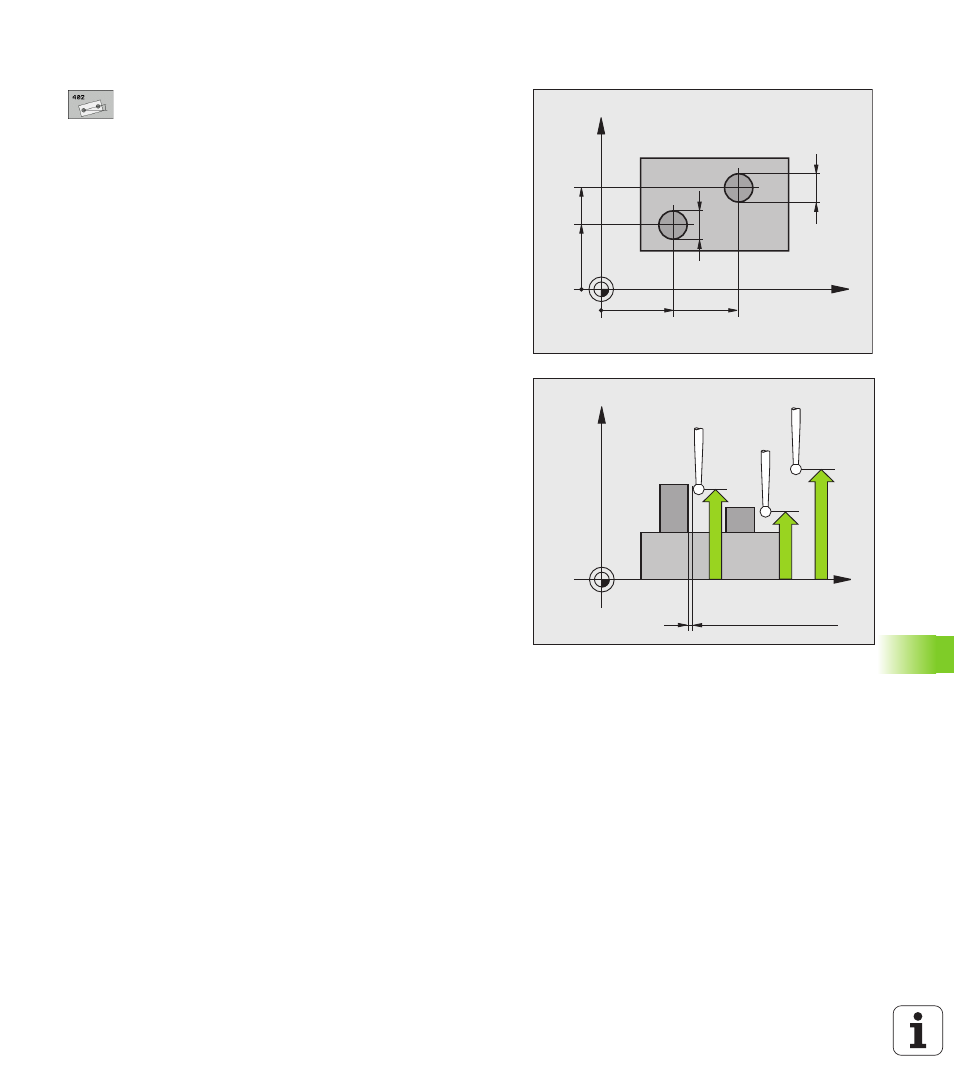

Paramètres du cycle

U

1er tenon: centre sur 1er axe

(en absolu): centre du

1er tenon dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999

U

1er tenon: centre sur 2ème axe

Q269 (en absolu):

centre du 1er tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999

U

Diamètre tenon 1

Q313: diamètre approximatif du 1er

tenon. Introduire de préférence une valeur plus
grande. Plage d'introduction 0 à 99999,9999

U

Haut. mes. tenon 1 dans axe TS

Q261 (en absolu):

coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
1. Plage d'introduction -99999,9999 à 99999,9999

U

2ème tenon: centre sur 1er axe

Q270 (en absolu):

centre du 2ème tenon dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999

U

2ème tenon: centre sur 2ème axe

Q271 (en absolu):

centre du 2ème tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999

U

Diamètre tenon 2

Q314: diamètre approximatif du

2ème tenon. Introduire de préférence une valeur plus
grande. Plage d'introduction 0 à 99999,9999

U

Haut. mes. tenon 2 dans axe TS

Q315 (en absolu):

coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
2. Plage d'introduction -99999,9999 à 99999,9999

U

Distance d'approche

Q320 (en incrémental): distance

supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999

U

Hauteur de sécurité

Q260 (en absolu): coordonnée

dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d'introduction -99999,9999 à 99999,9999

X

Y

Q271

Q269

Q268

Q270

Q313

Q314

X

Z

Q261

Q260

Q315

SET_UP(TCHPROBE.TP)

+

Q320
