244 Cycles: conversions de coordonnées
1
1
.1 Pr
incipes de base
11.1 Principes de base
Résumé
Grâce aux conversions de coordonnées, la TNC peut usiner un contour
déjà programmé à plusieurs endroits de la pièce en modifiant sa
position et ses dimensions. La TNC dispose des cycles de conversion
de coordonnées suivants:
Activation des conversions de coordonnées
Début de l'activation: une conversion de coordonnées est active dès
qu'elle est définie – et n'a donc pas besoin d'être appelée. Elle reste
active jusqu'à ce qu'elle soit annulée ou redéfinie.
Annulation d'une conversion de coordonnées:
„ Redéfinir le cycle avec les valeurs par défaut, p. ex. facteur
échelle 1.0
„ Exécuter les fonctions auxiliaires M2, M30 ou la séquence
END PGM (dépend du paramètre-machine clearMode)
„ Sélectionner un nouveau programme

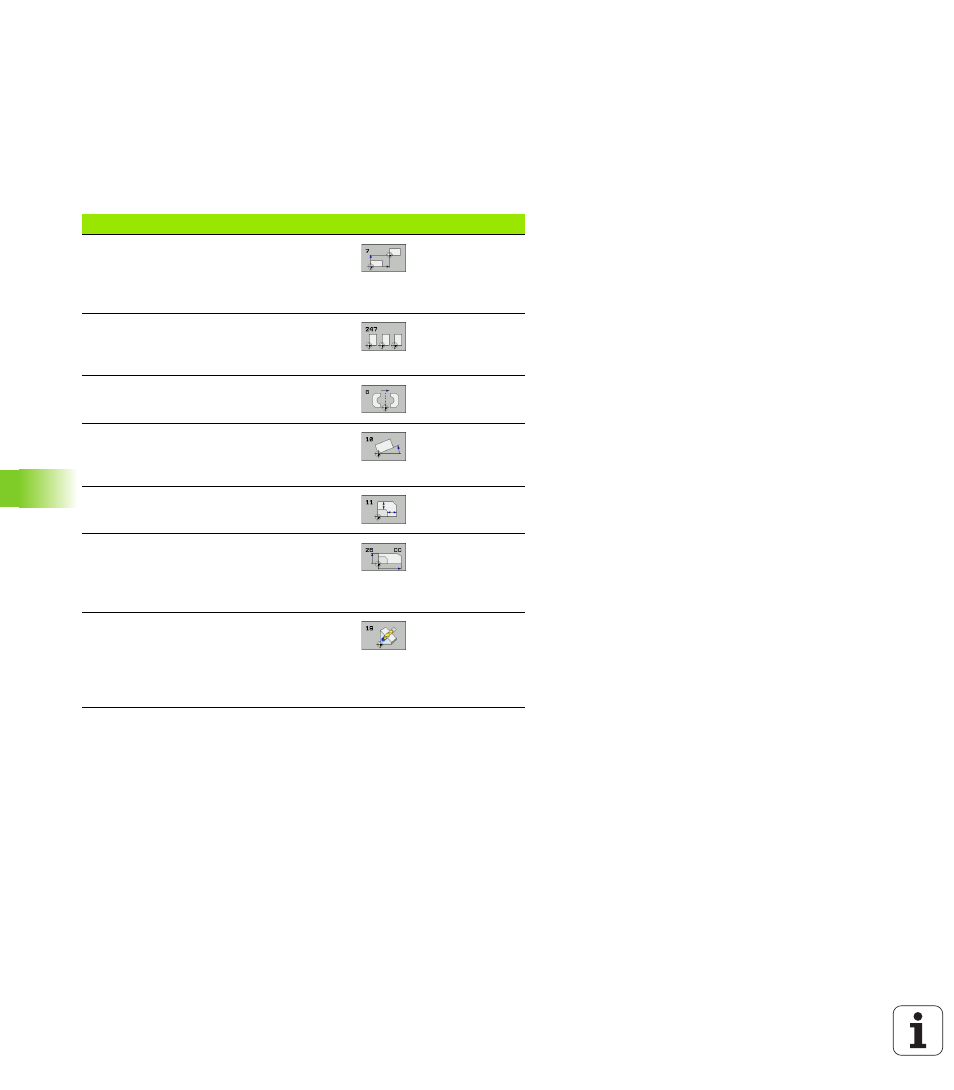

Cycle Softkey Page
7 POINT ZERO
Décalage des contours directement
dans le programme ou à partir de
tableaux de points zéro Page 245
247 INIT. PT DE REF.
Initialiser le point d'origine pendant
l'exécution du programme Page 251
8 IMAGE MIROIR
Image miroir Page 252
10 ROTATION
Rotation de contours dans le plan
d'usinage Page 254
11 FACTEUR ECHELLE
Réduire/agrandir des contours Page 256
26 FACT. ECHELLE AXE
Réduction/agrandissement des contours
avec fact. échelle spécif. pour chaque
axe Page 258
19 PLAN D'USINAGE
Exécution d'opérations d'usinage avec
inclinaison du système de coordonnées
pour machines équipées de têtes
pivotantes et/ou de plateaux circulaires Page 260
