82 6 Programmation: Programmer les contours
6.5 Cont
our
nag
es – Coor
données polair
es

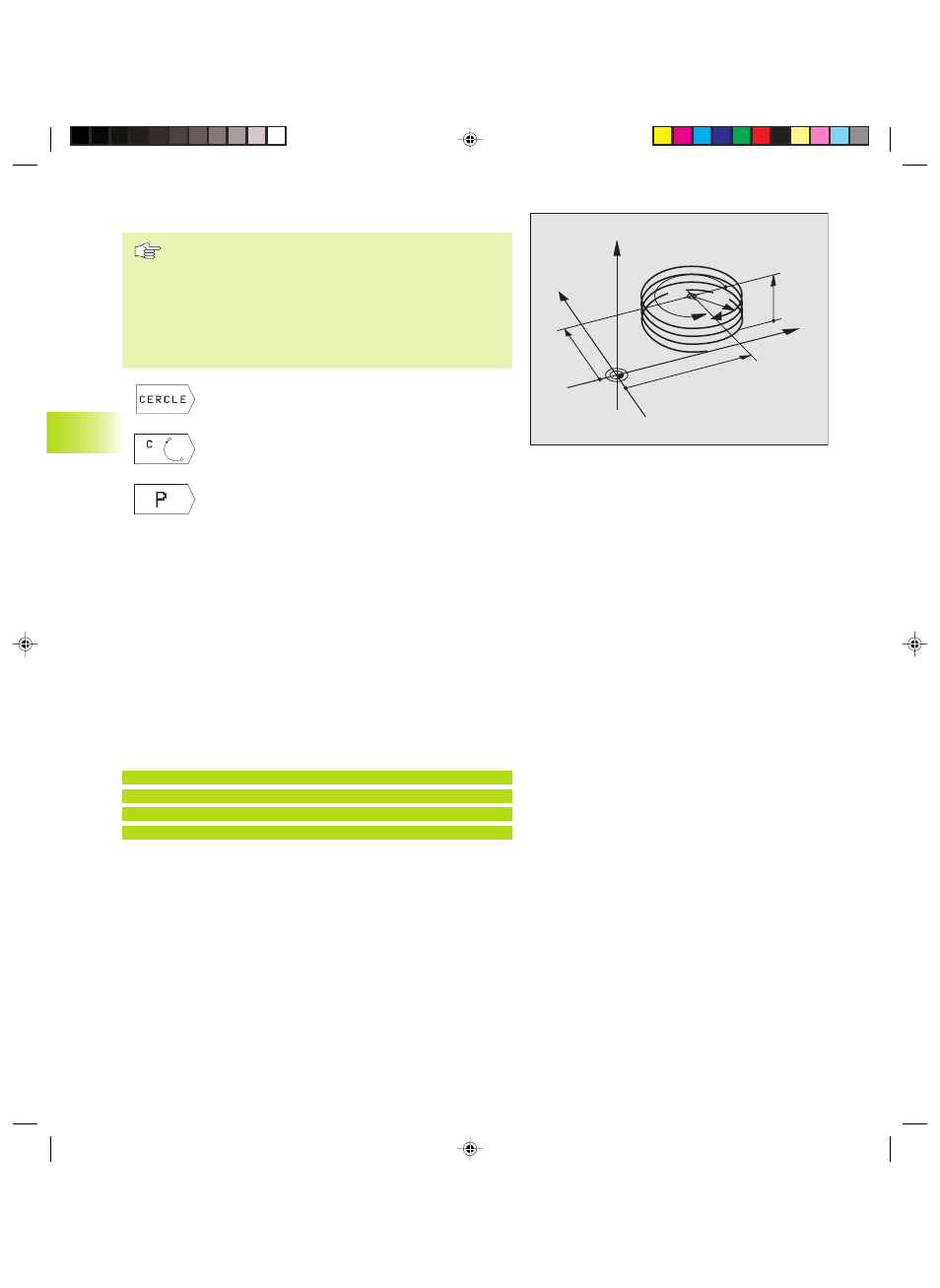

Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation DR et l‘angle total
incrémental IPA avec le même signe. Sinon, l‘outil
pourrait effectuer une trajectoire erronée.
Pour l‘angle total IPA, vous pouvez introduire une valeur
comprise entre –5400° et +5400°. Si le filet comporte
plus de 15 rotations, programmez la trajectoire
hélicoïdale dans une répétition de partie de programme
(cf. „9.2 Répétitions de parties de programme“)
ú Sélectionner les fonctions de cercles: appuyer sur
la softkey „CERCLE“
ú Sélectionner la trajectoire circulaire C: appuyer sur
la softkey C
ú Sélectionner l'introduction de coordonnées
polaires: appuyer sur la softkey P (2ème menu de
softkeys)
ú Angle polaire: introduire en incrémental l'angle
total parcouru par l'outil sur la trajectoire
hélicoïdale. Après avoir introduit l‘angle,
sélectionnez l‘axe d‘outil par softkey.
ú Introduire en incrémental la coordonnée de la
hauteur de la trajectoire hélicoïdale
ú Sens de rotation DR
Trajectoire hélicoïdale dans le sens horaire: DR–
Trajectoire hélicoïdale dans le sens anti-horaire:
DR+
ú Correction de rayon RL/RR/R0
Introduire la correction de rayon en fonction du
tableau
Exemple de séquences CN
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA–1800 IZ+5 DR– RL F50
Y
X
Z
25
40
5
270°
R3
CC
