79 TNC 310 HEIDENHAIN
6.5 Cont
our
nag
es – coor
données polair
es

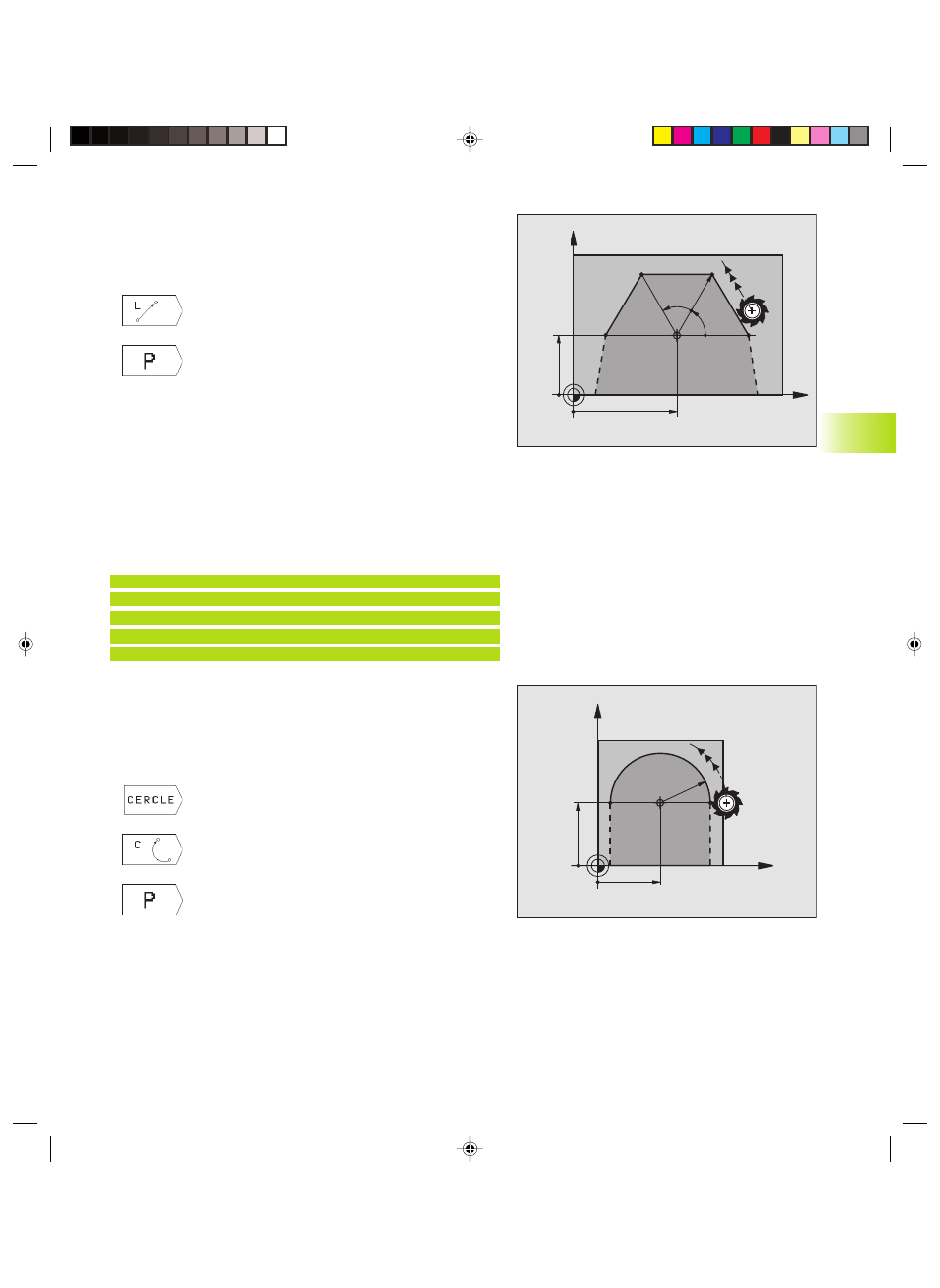

Droite LP
L‘outil se déplace sur une droite, à partir de sa position actuelle
jusqu‘au point final de la droite. Le point initial correspond au point
final de la séquence précédente.
ú Sélectionner la fonction de droite: appuyer sur la
softkey L
ú Sélectionner l'introduction de coordonnées
polaires: appuyer sur la softkey P (2ème menu de
softkeys)
Rayon polaire PR: introduire la distance entre le
point final de la droite et le pôle CC
ú Angle polaire PA: position angulaire du point final
de la droite comprise entre –360° et +360°
Le signe de PA est déterminé par l‘axe de
référence angulaire:
Angle compris entre l‘axe de référence angulaire et
PR, sens anti-horaire: PA>0
Angle compris entre l‘axe de référence angulaire et
PR, sens horaire: PA<0
Exemple de séquences CN
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
Trajectoire circulaire CP autour du pôle CC
Le rayon en coordonnées polaires PR est en même temps le rayon
de l‘arc de cercle. PR est défini par la distance séparant le point
initial du pôle CC. La dernière position d‘outil programmée avant la
séquence CP correspond au point initial de la trajectoire circulaire.
ú Sélectionner les fonctions de cercles: appuyer sur
la softkey „CERCLE“
ú Sélectionner la trajectoire circulaire C: appuyer sur
la softkey C
ú Sélectionner l'introduction de coordonnées
polaires: appuyer sur la softkey P (2ème menu de
softkeys)
ú Angle polaire PA: position angulaire du point final
de la trajectoire circulaire comprise entre –5400° et
+5400°
ú Sens de rotation DR
X
Y
45
25
60°
60°
30
CC
X
Y
25
25
R20
CC
