137 TNC 310 HEIDENHAIN
8.6 Cycles de conversion de
coordonnées
Grâce aux conversions de coordonnées, la TNC peut usiner à
plusieurs endroits de la pièce un contour déjà programmé en
faisant varier sa position et ses dimensions. La TNC dispose des
cycles de conversion de coordonnées suivants:

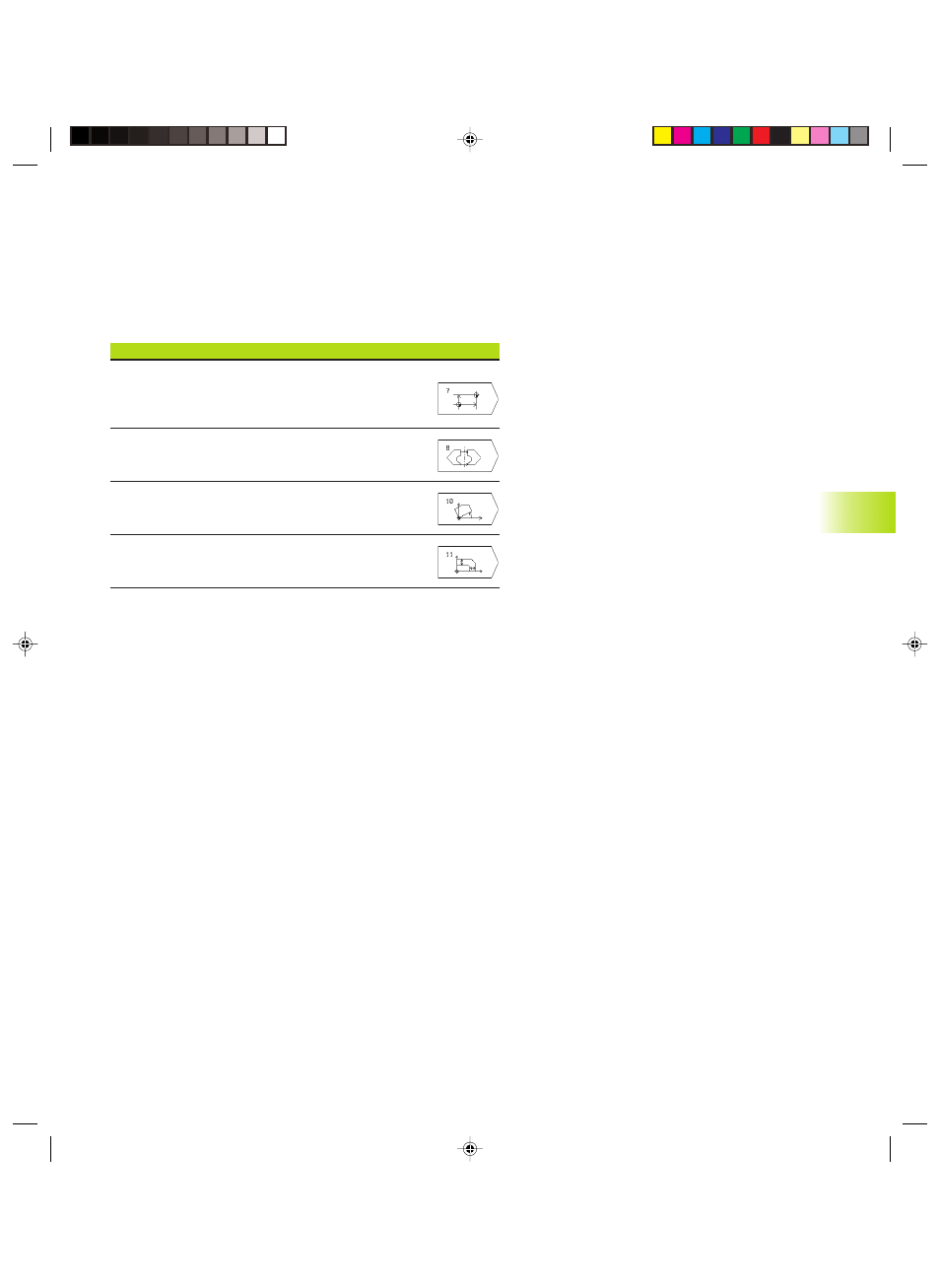

Cycle Softkey
7 POINT ZERO
Décalage des contours directement
dans le programme
8 IMAGE MIROIR
Inversion des contours
10 ROTATION
Rotation des contours dans le plan d‘usinage
11 FACTEUR ECHELLE
Réduction ou agrandissement des contours
Effet des conversions de coordonnées
Début de l‘effet: Une conversion de coordonnées devient active
dès qu‘elle a été définie – et n‘a donc pas besoin d‘être appelée.
Elle reste active jusqu‘à ce qu‘elle soit annulée ou redéfinie.
Annulation d‘une conversion de coordonnées:
■ Redéfinir le cycle avec valeurs du comportement standard, par
exemple, facteur échelle 1,0
■ Exécuter les fonctions auxiliaires M02, M30 ou la séquence END
PGM (dépend du paramètre-machine 7300)
■ Sélectionner un autre programme
8.6 Cycles de conversion de coordonnées
