207 TNC 310 HEIDENHAIN
X
Y
X+ X–
Y+
Y–

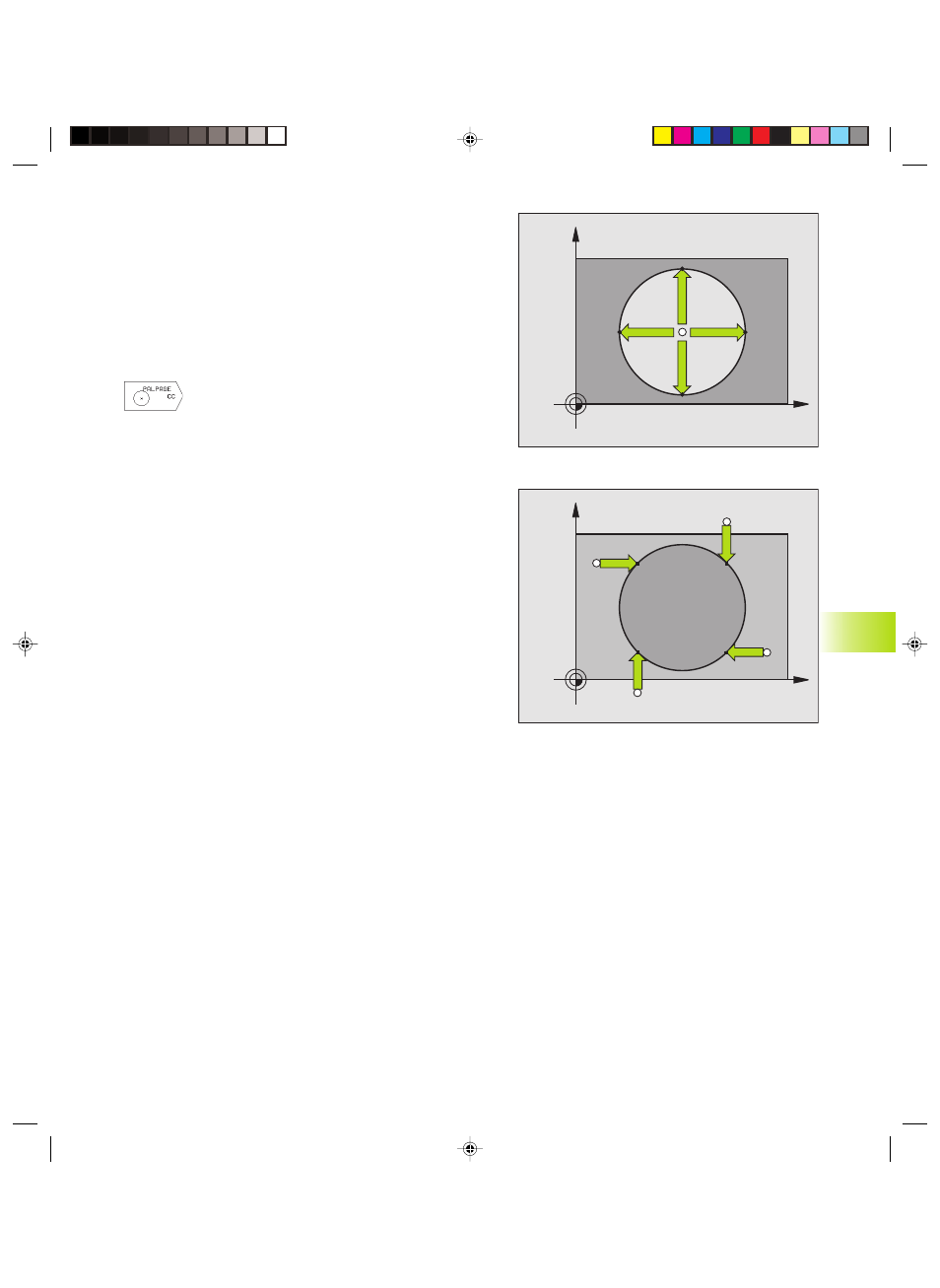

Centre de cercle pris comme point de référence
Vous pouvez utiliser comme points de référence les centre de
trous, poches ou îlots circulaires, cylindres pleins, tenons.
Cercle interne
La TNC palpe automatiquement la paroi interne dans les quatre
sens des axes de coordonnées.
Pour des cercles discontinus (arcs de cercle), vous pouvez choisir
librement le sens du palpage.
ú Positionner la bille approximativement au centre du cercle
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE CC
ú Palpage: appuyer 4 fois sur la touche START CN Le
palpeur palpe successivement 4 points de la paroi
circulaire interne
ú Si vous travaillez avec rotation à 180° dans les 2
sens (seulement sur machines avec orientation
broche, dépend de PM6160), appuyer sur la softkey
180° puis palper à nouveau 4 points de la paroi
circulaire interne
ú Si vous désirez travailler sans rotation à 180° dans
les deux sens: appuyez sur la touche END
ú Point de référence: introduire dans la fenêtre du
menu les deux coordonnées du centre du cercle,
valider avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur la
touche END
Cercle externe:
ú Positionner la bille de palpage à proximité du premier point de
palpage, à l‘extérieur du cercle
ú Sélectionner le sens de palpage: sélectionner la softkey
correspondante
ú Palpage: appuyer sur la touche START CN
ú Répéter le processus de palpage pour les 3 autres points. Cf.
figure de droite, au centre.
ú Introduire les coordonnées du point de référence, valider avec la
touche ENT
A l‘issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+
X–
Y+
Y–
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
