8 Programmation: Cycles 138
N 0
N
2
N 4
N 1
N 3
N
5
Z
X
Y

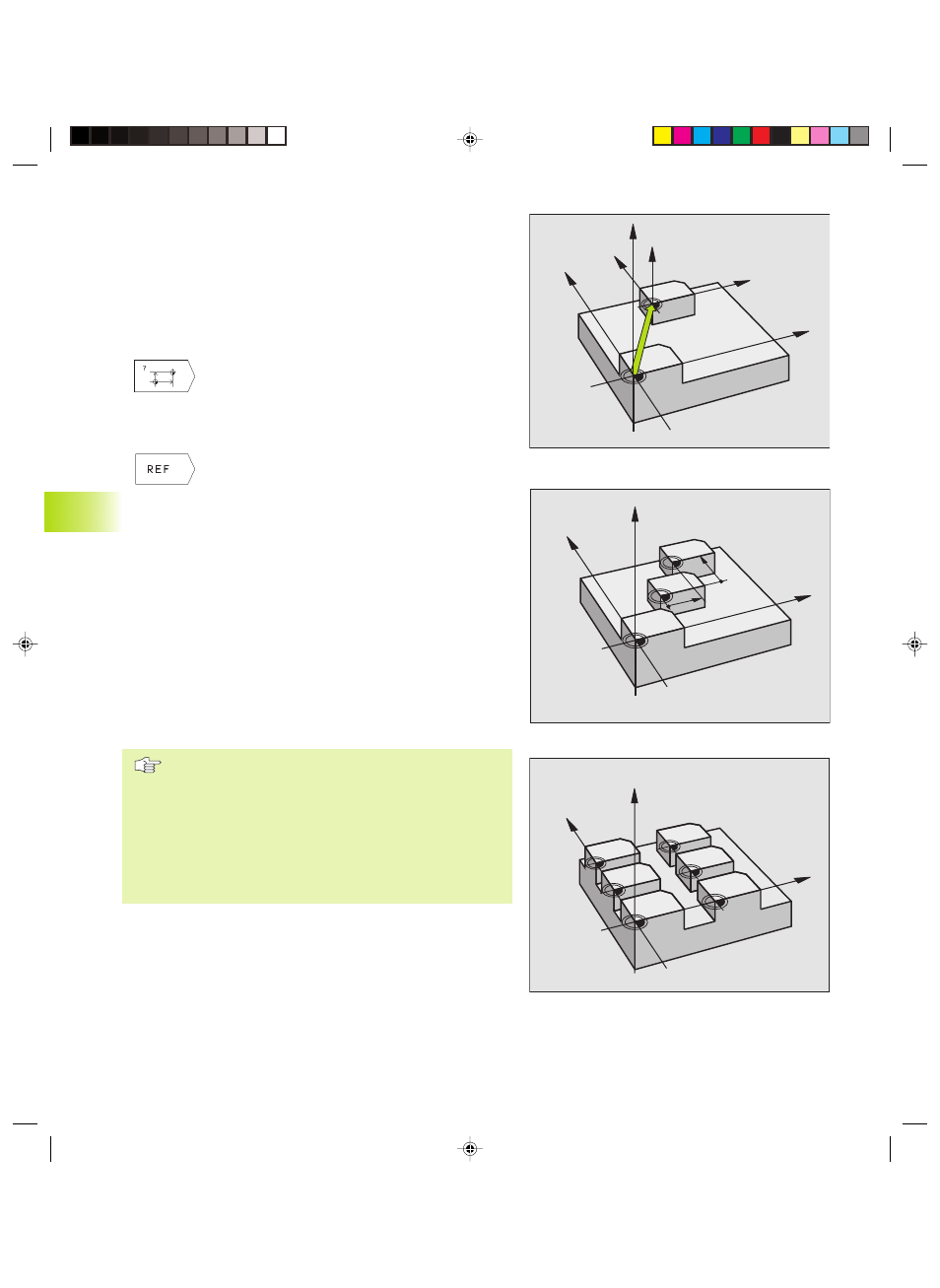

Décalage du POINT ZERO (cycle 7)
Grâce au décalage du POINT ZERO, vous pouvez répéter des
opérations d'usinage à n'importe quels endroits de la pièce.
Effet
Après une définition du cycle Décalage du POINT ZERO, toutes les
coordonnées introduites se réfèrent au nouveau point zéro. La TNC
affiche le décalage sur chaque axe dans l‘affichage d‘état
supplémentaire.
ú Décalage: introduire les coordonnées du nouveau
point zéro; les valeurs absolues se réfèrent au
point zéro pièce défini par initialisation du point de
référence; les valeurs incrémentales se réfèrent
toujours au dernier point zéro actif – celui-ci peut
être déjà décalé
ú REF: appuyer sur la softkey REF (2ème menu de
softkeys); le point zéro programmé se réfère
ensuite au point zéro machine. Dans ce cas, la TNC
désigne avec REF la première séquence du cycle
Annulation
Pour annuler le décalage du point zéro, introduire un décalage de
point zéro ayant pour coordonnées X=0, Y=0 et Z=0.
Affichages d'état
Si les points zéro se réfèrent au point zéro machine,
■ l‘affichage de position se réfère alors au point zéro (décalé) actif
■ le point zéro qui apparaît dans l‘affichage d‘état supplémentaire
se réfère au point zéro machine; la TNC ne prend alors pas en
compte le point de référence initialisé manuellement.
Décalage du POINT ZERO: avec tableaux de points
zéro (cycle 7)
Les points zéro des tableaux de points zéro peuvent se
référer au point de référence actuel ou au point zéro
machine (dépend du paramètre-machine 7475).
Les valeurs de coordonnées des tableaux de points zéro
ne sont actives qu‘en valeur absolue.
N'oubliez pas que les numéros de points zéro sont
décalés lorsque vous insérez des lignes dans des
tableaux de points zéro déjà existants (si nécessaire,
modifier le programme CN).
8.6 Cycles de conversion de coordonnées
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
