12 Palpeurs 3D 206

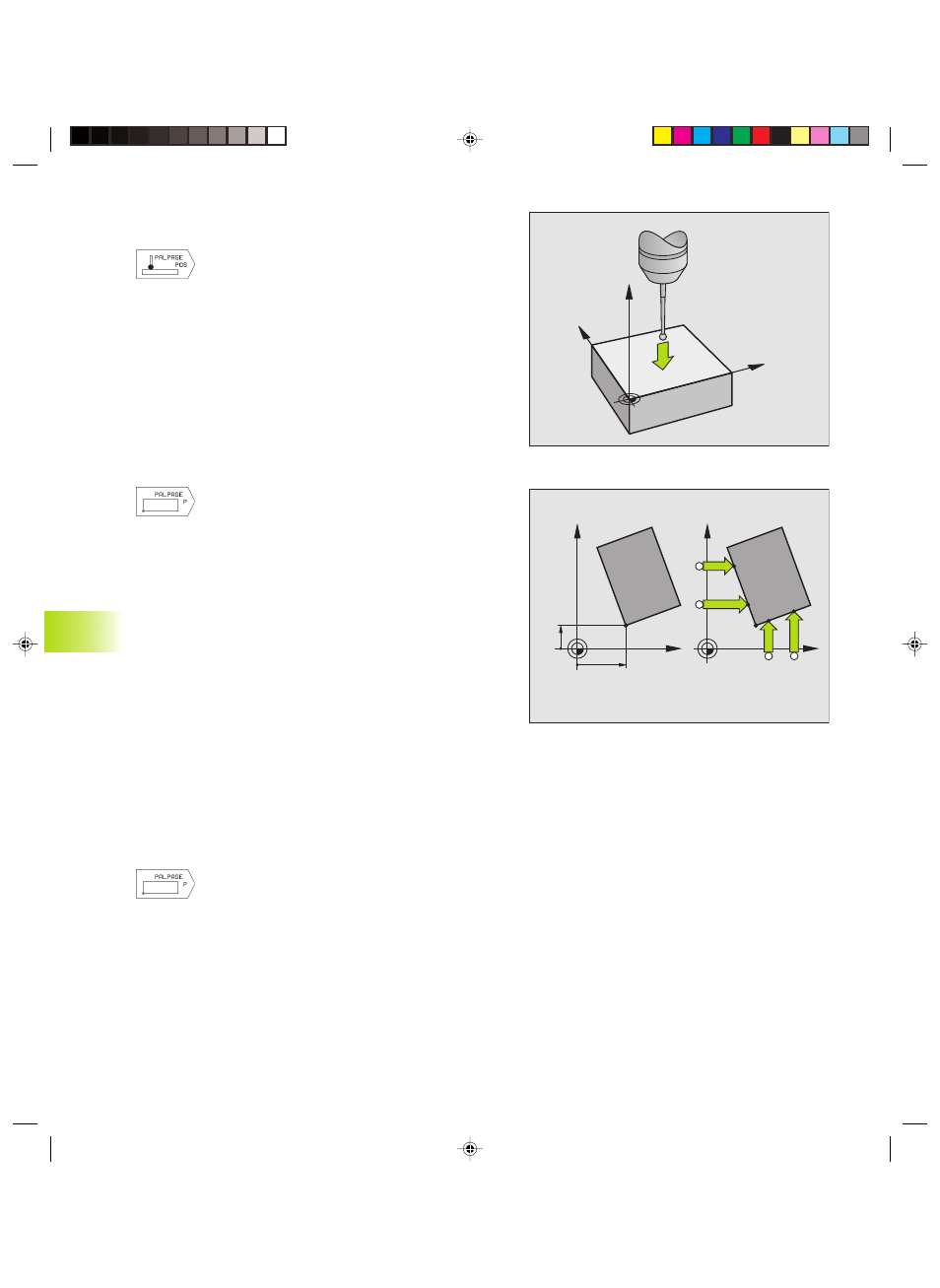

Initialiser le point de référence dans un
axe au choix (cf. fig. en haut et à droite)
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
ú Positionner le palpeur à proximité du point de palpage
ú Sélectionner simultanément le sens de palpage et
l‘axe d‘initialisation du point de référence, ex.
palpage de Z dans le sens Z: sélectionner avec la
touche fléchée
ú Palpage: appuyer sur la touche START CN
ú Point de référence: introduire la coordonnée
nominale, valider avec la touche ENT
Coin pris comme point de référence – Prendre en compte les
points palpés pour la rotation de base (cf. figure de droite, au
centre)
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
ú POINTS PALPAGE ISSUS DE LA ROTATION DE
BASE?: appuyer sur la softkey OUI pour prendre en
compte les coordonnées des points de palpage
ú Positionner le palpeur à proximité du premier point
de palpage, sur l‘arête de la pièce qui n‘a pas été
palpée pour la rotation de base
ú Sélectionner le sens du palpage: sélectionner l‘axe
avec les touches fléchées
ú Palpage: appuyer sur la touche START CN
ú Positionner le palpeur à proximité du deuxième
point de palpage, sur la même arête
ú Palpage: appuyer sur la touche START CN
ú Point de référence: introduire dans la fenêtre du
menu les deux coordonnées du point de référence,
valider avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur la touche
END
Coin pris comme point de référence – Ne pas prendre en compte
les points palpés pour la rotation de base
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
ú Points palpage issus rotation de base?: répondre
avec la softkey NON (question affichée seulement si
vous avez déjà effectué la rotation de base)
ú Palper deux fois chacune des deux arêtes de la pièce
ú Introduire les coordonnées du point de référence,
valider avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur la touche
END
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
P
X=?
Y=?
X
Y
P
X
Y
Y
X
Z
