8 Programmation: Cycles 112

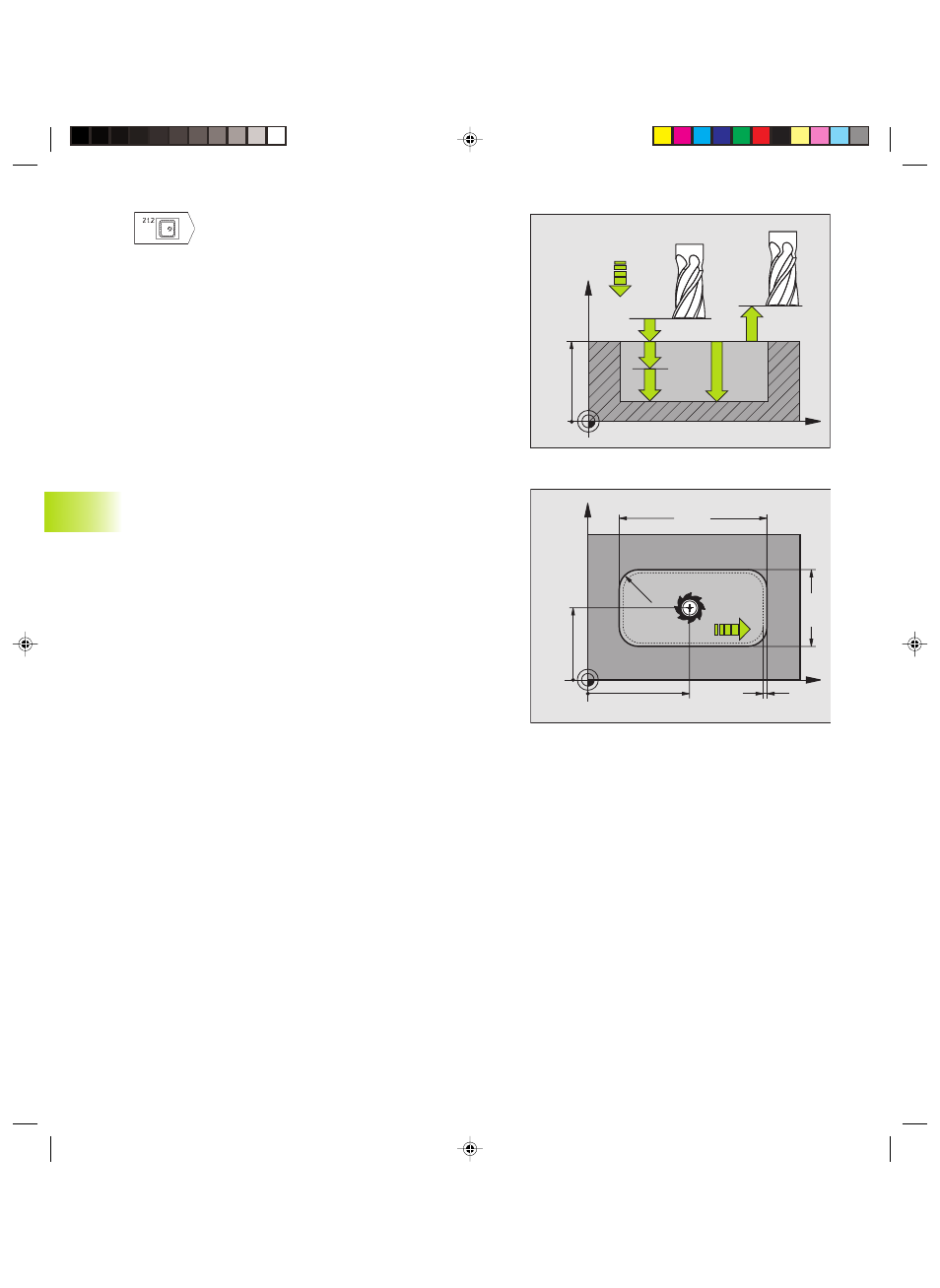

ú Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce
ú Profondeur Q201 (en incrémental): distance entre
la surface de la pièce et le fond de la poche
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du déplacement jusqu'à
la profondeur, en mm/min. Si vous plongez dans la
matière, introduisez une faible valeur; si un pré-
évidement a déjà été effectué, introduisez une
avance plus élevée
ú Profondeur de passe Q202 (en incrémental):
distance parcourue par l‘outil en une passe;
introduire une valeur supérieure à 0
ú Avance de fraisage Q207: vitesse de déplacement
de l‘outil lors du fraisage, en mm/min.
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
ú Centre 1ème axe Q216 (en absolu): centre de la
poche dans l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre de la
poche dans l'axe auxiliaire du plan d'usinage
ú Longueur 1er côté Q218 (en incrémental):
longueur de la poche parallèle à l'axe principal du
plan d'usinage
ú Longueur 2ème côté Q219 (en incrémental):
longueur de la poche parallèle à l'axe auxiliaire du
plan d'usinage
ú Rayon d'angle Q220: rayon de l'angle de poche. S'il
n'a pas été programmé, la TNC prend un rayon
d'angle égal au rayon d'outil
ú Surépaisseur 1er axe Q221(en incrémental):
surépaisseur dans l'axe principal du plan d'usinage;
se réfère à la longueur de la poche Elle n'est prise
en compte par la TNC que pour le calcul du pré-
positionnement
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
