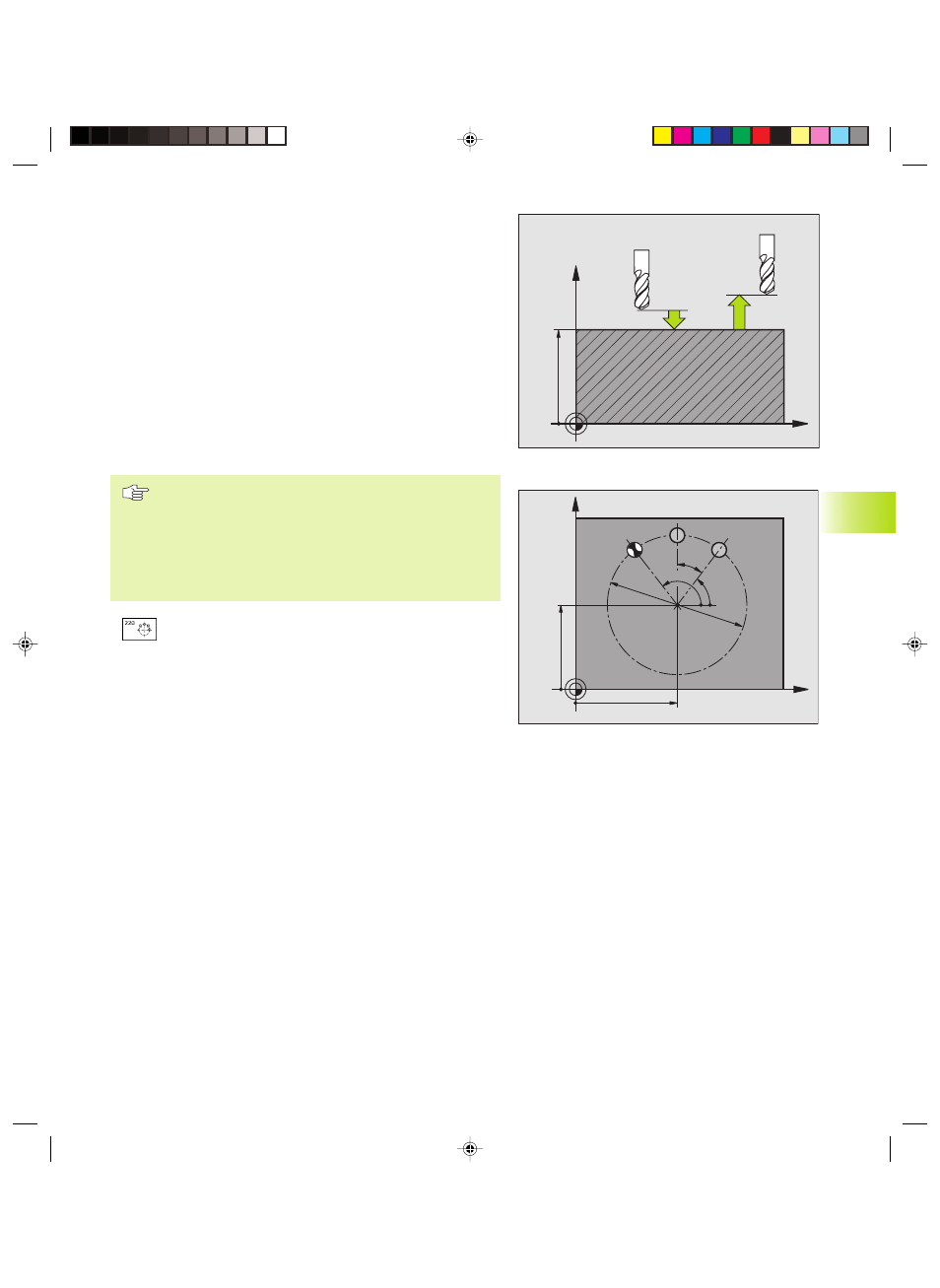

MOTIFS DE POINTS SUR UN CERCLE (cycle 220)
1 La TNC positionne l‘outil en rapide de la position actuelle jusqu‘au
point initial de la première opération d‘usinage.
Etapes:
■
Aborder le saut de bride (axe de broche)
■
Aborder le point initial dans le plan d'usinage
■
Se déplacer à la distance d'approche au-dessus de la surface de
pièce (axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle
d‘usinage défini
3 Ensuite, la TNC positionne l'outil en suivant un déplacement
linéaire jusqu'au point initial de l'opération d'usinage suivante;
l'outil est positionné à la distance d'approche (ou au saut de bride)
4 Ce processus (1 à 3) est répété jusqu‘à ce que toutes les
opérations d‘usinage aient été exécutées
Remarques avant que vous ne programmiez
Le cycle 220 est actif avec DEF, c‘est-à-dire qu‘il appelle
automatiquement le dernier cycle d‘usinage défini.
Si vous combinez l‘un des cycles d‘usinage 200 à 204 et
212 à 215 avec le cycle 220, la distance d'approche, la
surface de la pièce et le saut de bride programmés dans
le cycle 220 sont actifs.
ú
Centre 1er axe Q216 (en absolu): centre du cercle
primitif dans l'axe principal du plan d'usinage
ú
Centre 2ème axe Q217 (en absolu): entre du cercle
primitif dans l'axe auxiliaire du plan d'usinage
ú
Diamètre cercle primitif Q244: diamètre du cercle
primitif
ú
Angle initial Q245 (en absolu): angle compris entre
l'axe principal du plan d'usinage et le point initial du
premier usinage sur le cercle primitif
ú
Angle final Q246 (en absolu): angle compris entre l'axe
principal du plan d'usinage et le point initial du dernier
usinage sur le cercle primitif ; introduire l'angle final
différent de l'angle initial; si l'angle final est plus grand
que l'angle initial, l'usinage est exécuté dans le sens
anti-horaire; dans le cas contraire, il est exécuté dans
le sens horaire
8.4 Cycles d'usinage de motifs de points
X
Z
Q200
Q203
Q204
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
