75 TNC 310 HEIDENHAIN
6.4 Cont
our
nag
es – coor
données car
tésiennes

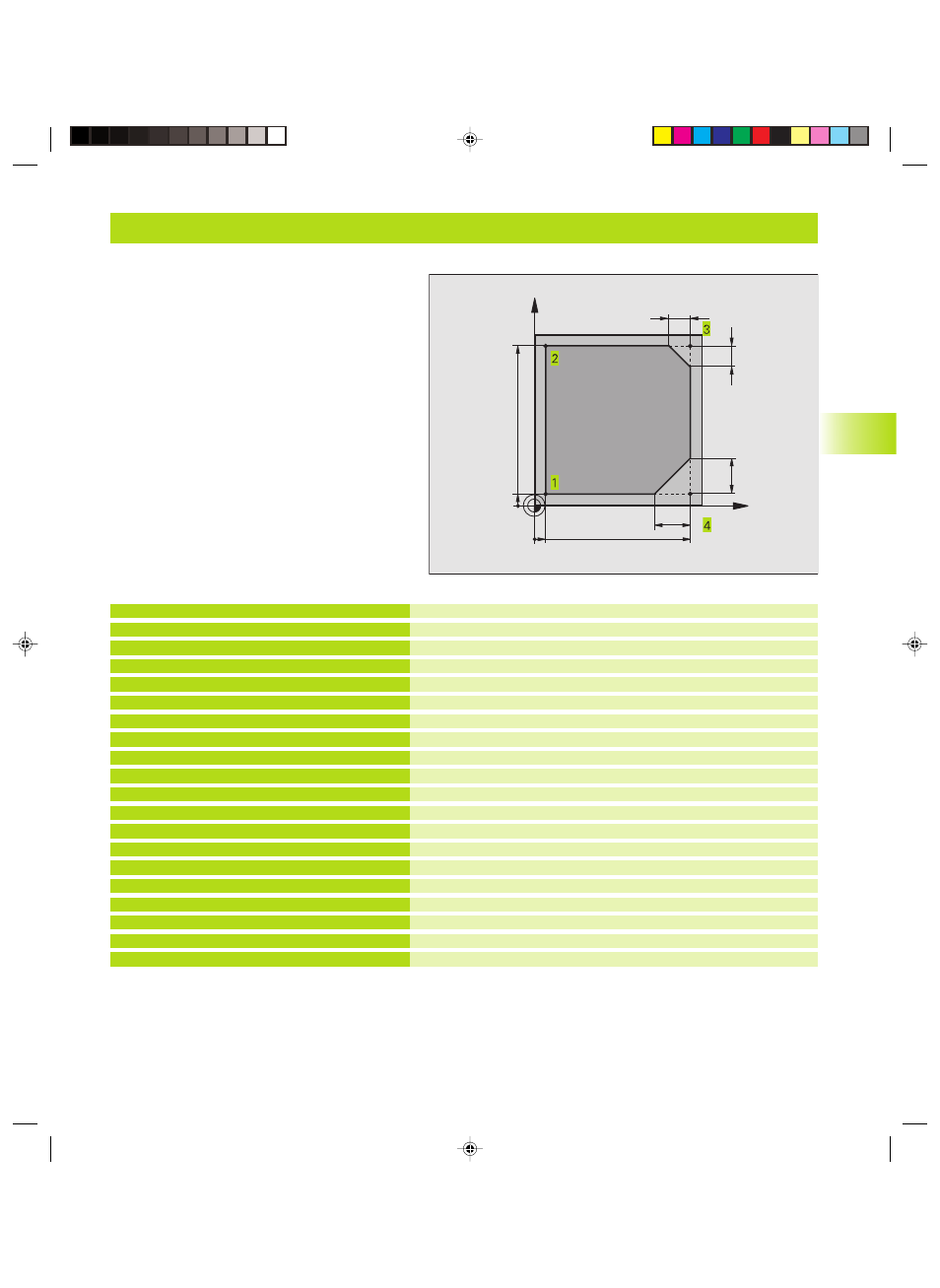

Exemple: Déplacement linéaire et chanfreins en coordonnées cartésiennes
6.4 Cont
our
nag
es – coor
données car
tésiennes
Exemple: Déplacement linéaire et chanfreins en coordonnées cartésiennes
X
Y
95 5
95
5
10
10
20
20
0 BEGIN PGM 10 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-20 Y-10 R0 F MAX
7 L Z-5 R0 F1000 M3
8 L X+5 Y+5 RL F300
9 RND R2
10 L Y+95
11 L X+95
12 CHF 10
13 L Y+5
14 CHF 20
15 L X+5
16 RND R2
17 L X-20 R0 F1000
18 L Z+250 R0 F MAX M2
19 END PGM 10 MM
Définition de la pièce brute pour simulation graphique de l‘usinage
Définition d‘outil dans le programme
Appel d‘outil avec axe de broche et vitesse de rotation broche
Dégager l‘outil dans l‘axe de broche en avance rapide FMAX
Pré-positionner l‘outil
Aller à la profondeur d‘usinage avec avance F = 1000 mm/min.
Aborder le contour au point 1
Approche en douceur sur un cercle dont R=2 mm
Aborder le point 2
Point 3: première droite pour angle 3
Programmer un chanfrein de longueur 10 mm
Point 4: deuxième droite pour angle 3, première droite pour angle 4
Programmer un chanfrein de longueur 20 mm
Aborder le dernier point 1 du contour, deuxième droite pour angle 4
Sortie en douceur sur un cercle dont R=2 mm
Dégager l'outil dans le plan d'usinage
Dégager l'outil dans l'axe de broche, fin du programme
