105 TNC 310 HEIDENHAIN

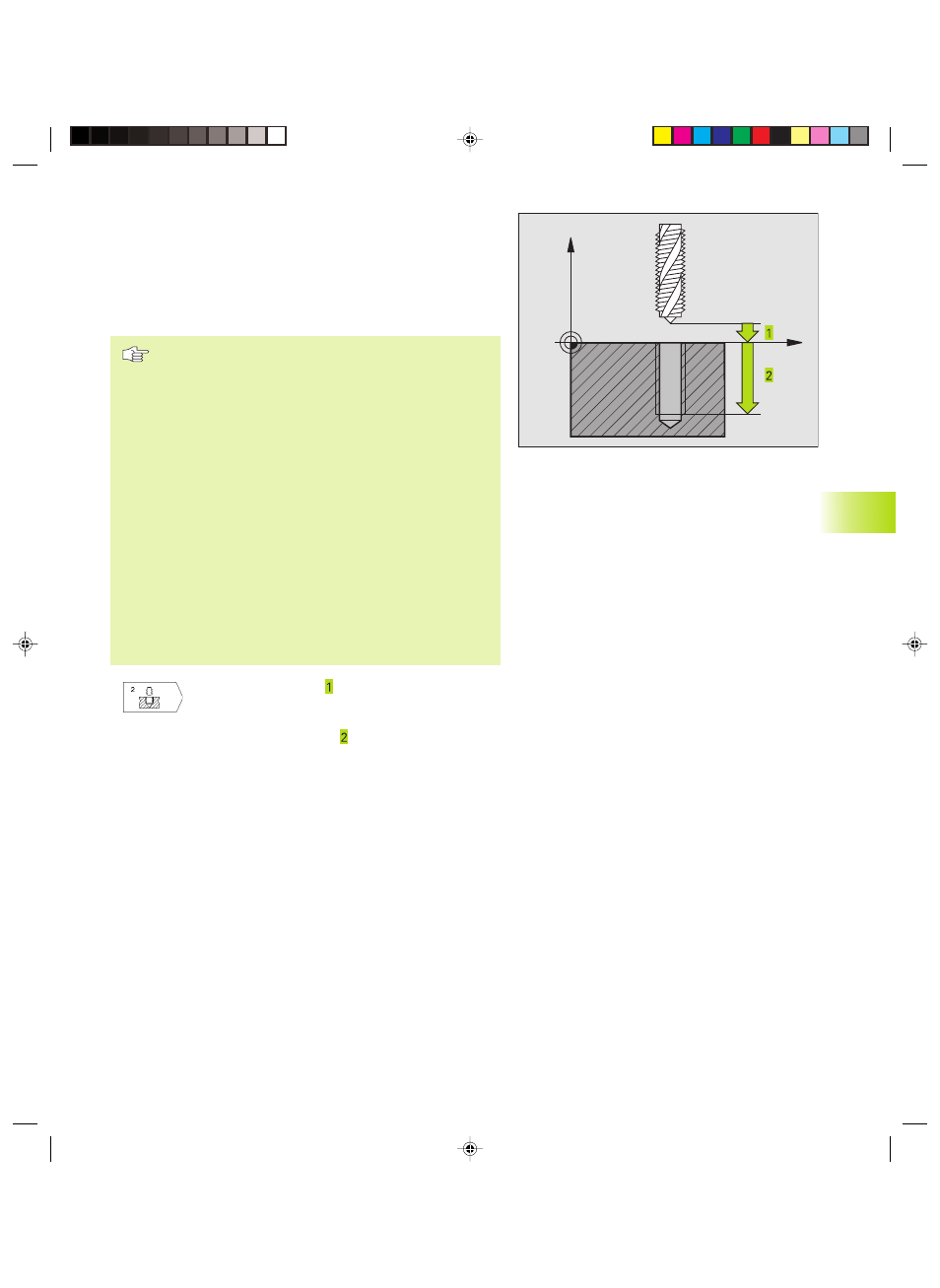

TARAUDAGE avec mandrin de compensation
(cycle 2)
1 L'outil se déplace en une passe à la profondeur de perçage
2 Le sens de rotation de la broche est ensuite inversé et l‘outil est
rétracté à la position initiale après temporisation
3 A la position initiale, le sens de rotation est à nouveau inversé
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (distance d'approche au-
dessus de la surface de la pièce).
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
L‘outil doit être bridé dans un mandrin de serrage
permettant une correction de longueur. Le mandrin sert
à compenser les tolérances d‘avance et de vitesse de
rotation en cours d‘usinage.
Pendant l‘exécution du cycle, le potentiomètre de broche
est inactif. Le potentiomètre d‘avance est encore
partiellement actif (définition par le constructeur de la
machine, consulter le manuel de la machine).
Pour le taraudage à droite, activer la broche avec M3, et à
gauche, avec M4.
ú Distance d'approche (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la
surface de la pièce; valeur indicative: 4x pas de vis
ú Profondeur de perçage (longueur du filet, en
incrémental): distance entre la surface de la pièce
et la fin du filet
ú Temporisation en secondes: introduire une valeur
comprise entre 0 et 0,5 seconde afin d‘éviter que
l‘outil ne se coince lors de son retrait
ú Avance F: vitesse de déplacement de l‘outil lors du
taraudage
Calcul de l‘avance: F = S x p
F: avance en mm/min.)
S: vitesse de rotation broche (tours/min.)
p: pas de vis (mm)
8.2 Cycles de perçage
X
Z
