205 TNC 310 HEIDENHAIN

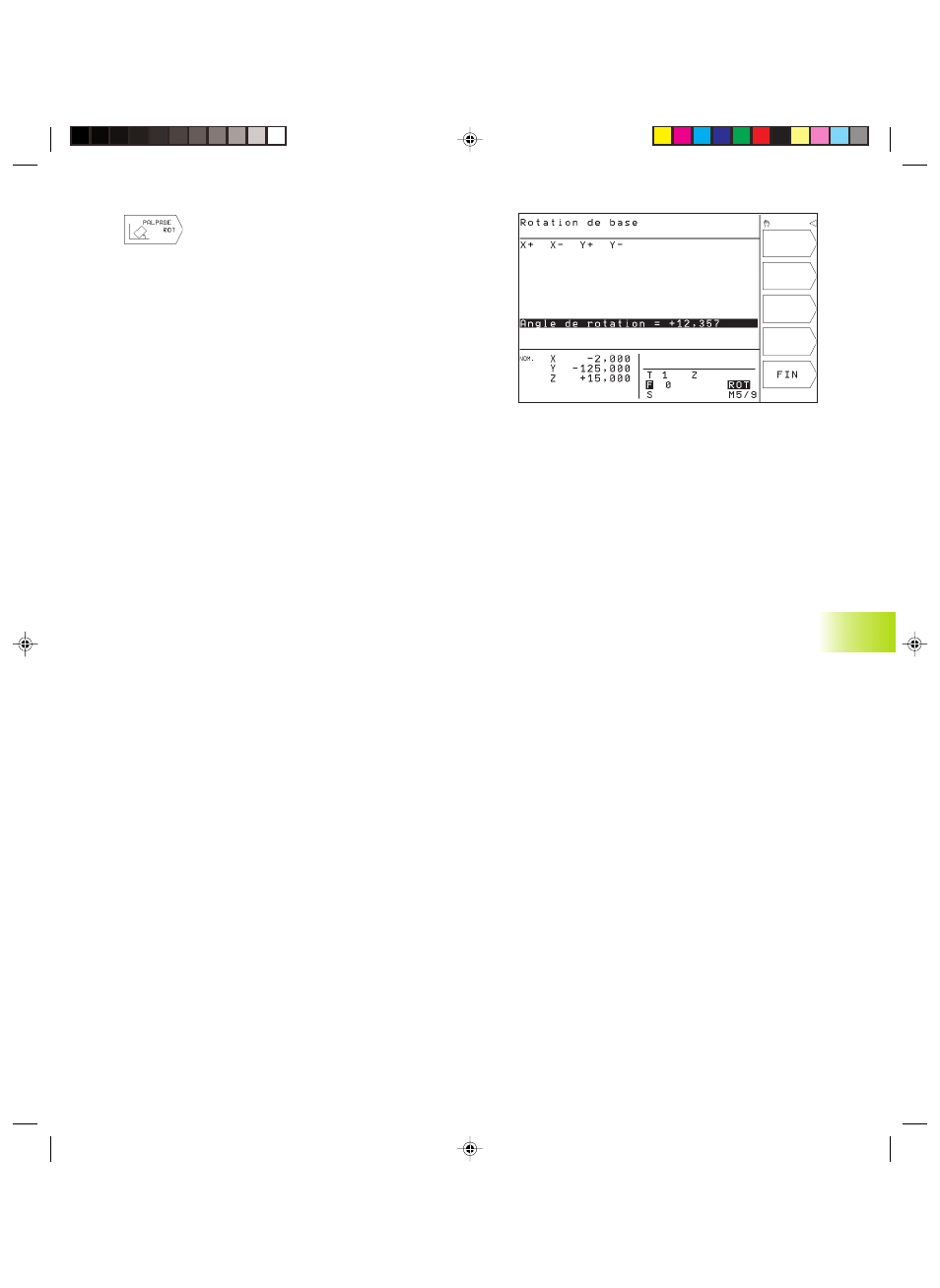

ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
ú Positionner le palpeur à proximité du premier point
de palpage
ú Sélectionner le sens de palpage perpendiculaire à
l‘axe de référence angulaire: sélectionner l‘axe
avec la touche fléchée
ú Palpage: appuyer sur la touche START CN
ú Positionner le palpeur à proximité du deuxième
point de palpage
ú Palpage: appuyer sur la touche START CN
Contre les coupures de courant, la TNC protège en mémorisation la
rotation de base. Celle-ci restera active pour tous les déroulements
et tests de programme suivants.
Afficher la rotation de base
Lorsque vous sélectionnez à nouveau PALPAGE ROT, l‘angle de la
rotation de base apparaît dans l‘affichage de l‘angle de rotation. Il
apparaît également dans l‘affichage d‘état supplémentaire (INFOS
POS.).
L‘affichage d‘état faît apparaître un symbole pour la rotation de base
lorsque la TNC déplace les axes de la machine conformément à la
rotation de base.
Annuler la rotation de base
ú Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE ROT
ú Introduire l'angle de rotation „0“; valider avec la touche ENT
ú Quitter la fonction de palpage: appuyer sur la touche END
12.2 Initialiser le point de référence
avec palpeurs 3D
La sélection des fonctions destinées à initialiser le point de
référence sur la pièce bridée s‘effectue avec les softkeys suivantes:
■ Initialiser point de réf. dans un axe au choix avec PALPAGE POS
■ Initialiser un coin comme point de référence avec PALPAGE P
■ Initialiser centre cercle comme point de référence avec
PALPAGE CC
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
