Positions pièce absolues et relatives
Positions pièce en valeur absolue
Lorsque les coordonnées d'une position se réfèrent au point zéro
des coordonnées (origine), on les appelle des coordonnées
absolues. Chaque position sur une pièce est définie clairement au
moyen de ses coordonnées absolues.

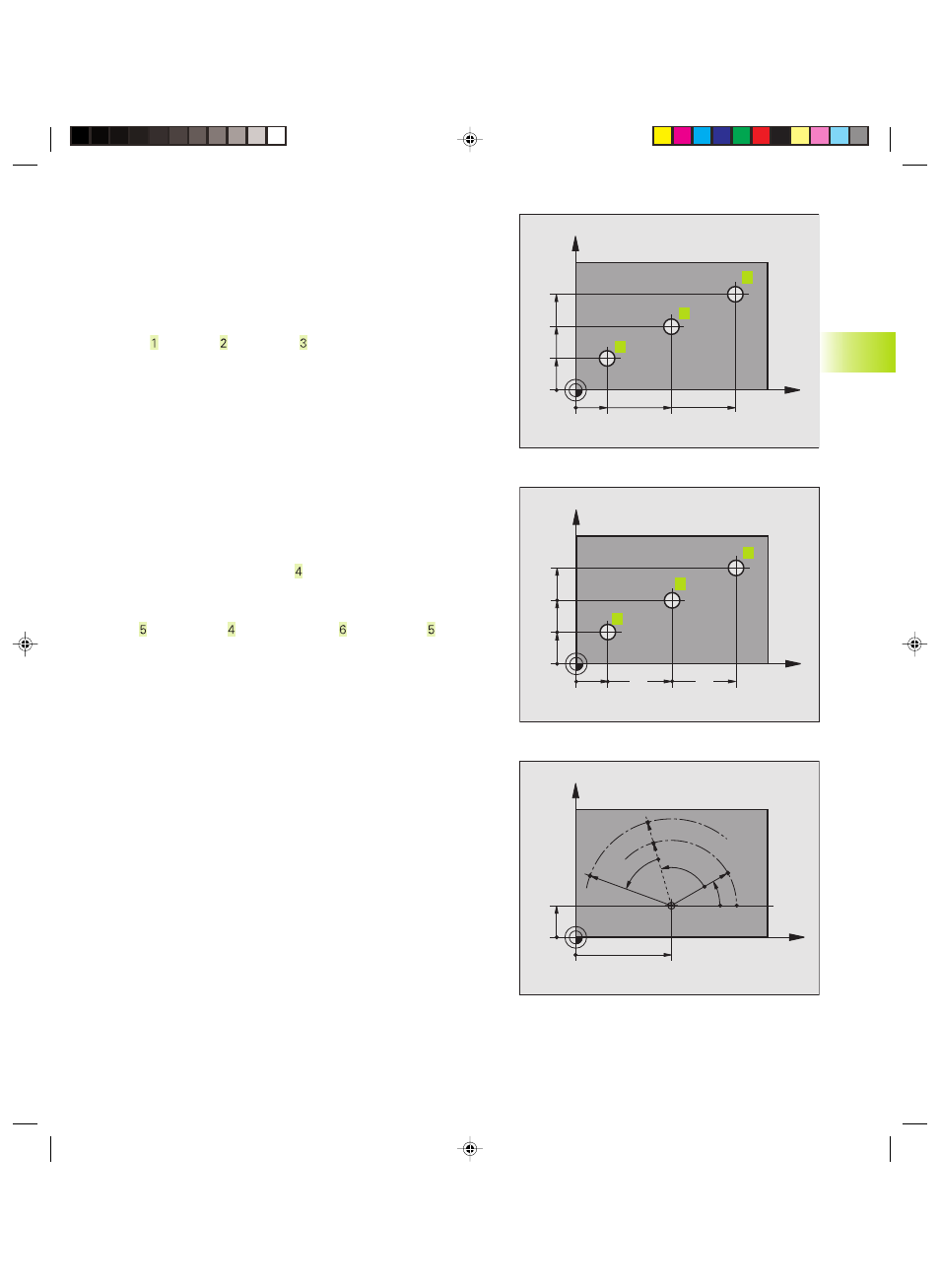

Exemple 1: Trous avec coordonnées absolues
Trou Trou Trou
X=10 mm X=30 mm X=50 mm
Y=10 mm Y=20 mm Y=30 mm
Positions pièce relatives
Les coordonnées relatives se réfèrent à la dernière position d‘outil
programmée servant de point zéro (imaginaire) relatif. Lors de
l‘élaboration du programme, les coordonnées incrémentales
indiquent ainsi la cote (située entre la dernière position nominale et
la suivante) à laquelle l‘outil doit se déplacer. C‘est pour cette raison
qu‘elle est appelée cote incrémentale.
Vous marquez une cote incrémentale à l'aide d'un „I“ (softkey)
devant la désignation de l'axe.
Exemple 2: Trous avec coordonnées relatives
Coordonnées absolues du trou :
X= 10 mm
Y= 10 mm
Trou se référant à Trou se référant à
IX= 20 mm IX= 20 mm
IY= 10 mm IY= 10 mm
Coordonnées polaires absolues et incrémentales
Les coordonnées absolues se réfèrent toujours au pôle et à l‘axe
de référence angulaire.
Les coordonnées incrémentales se réfèrent toujours à la dernière
position d‘outil programmée.
X
Y
0°
30
10
CC
PR
PA
+IPA
PR
PR
+IPA
+IPR
4.1 Pr
incipes de base
