8 Programmation: Cycles 104

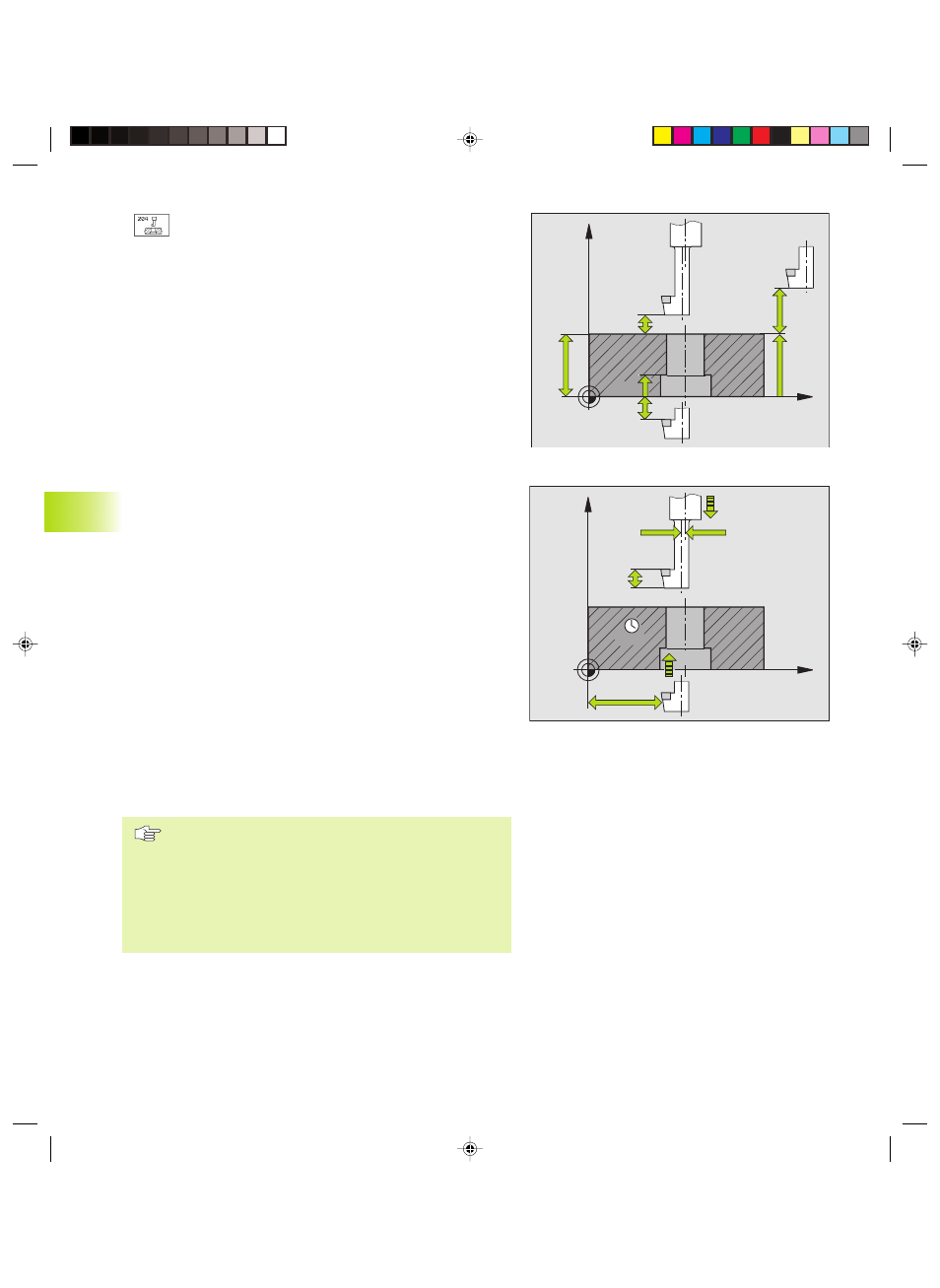

ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur de plongée Q249 (en incrémental):
distance entre l'arête inférieure de la pièce et la base
du contre-perçage Le signe positif réalise un perçage
dans le sens positif de l'axe de broche
ú Epaisseur matériau Q250 (en incrémental): Epaisseur
de la pièce
ú Cote excentrique Q251 (en incrémental): cote
excentrique de l'outil; à relever sur la fiche technique
de l'outil
ú Hauteur de la dent Q252 (en incrémental): distance
entre l'arête inférieure de l'outil et la dent principale; à
relever sur la fiche technique de l'outil
ú Avance de pré-positionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de la sortie hors de celle-ci, en mm/min.
ú Avance de plongée: Vitesse de déplacement de l'outil
lors du contre-perçage, en mm/min.
ú Temporisation Q255: Temporisation en secondes à la
base du contre-perçage
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
ú Sens dégagement (0/1/2/3/4) Q214: définir le sens
suivant lequel la TNC doit décaler l'outil de la valeur de
la cote excentrique (après l'orientation broche)
0: Introduction non autorisée
1: Décaler l'outil dans le sens moins de l'axe principal
2: Décaler l'outil dans le sens moins de l'axe auxiliaire
3: Décaler l'outil dans le sens plus de l'axe principal
4: Décaler l'outil dans le sens plus de l'axe auxiliaire
Danger de collision!
Lorsque vous programmez une orientation de la broche à
0° avec M19, vérifiez où se trouve la pointe de l‘outil (par
ex. en mode Positionnement avec introduction manuel-
le). Dirigez la pointe de l‘outil pour qu‘elle soit parallèle à
un axe de coordonnées. Sélectionnez le sens de
dégagement de manière à ce que l'outil puisse plonger
dans le trou sans risque de collision
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
8.2 Cycles de perçage
