6.4 Cont
our
nag
es – coor
données car
tésiennes

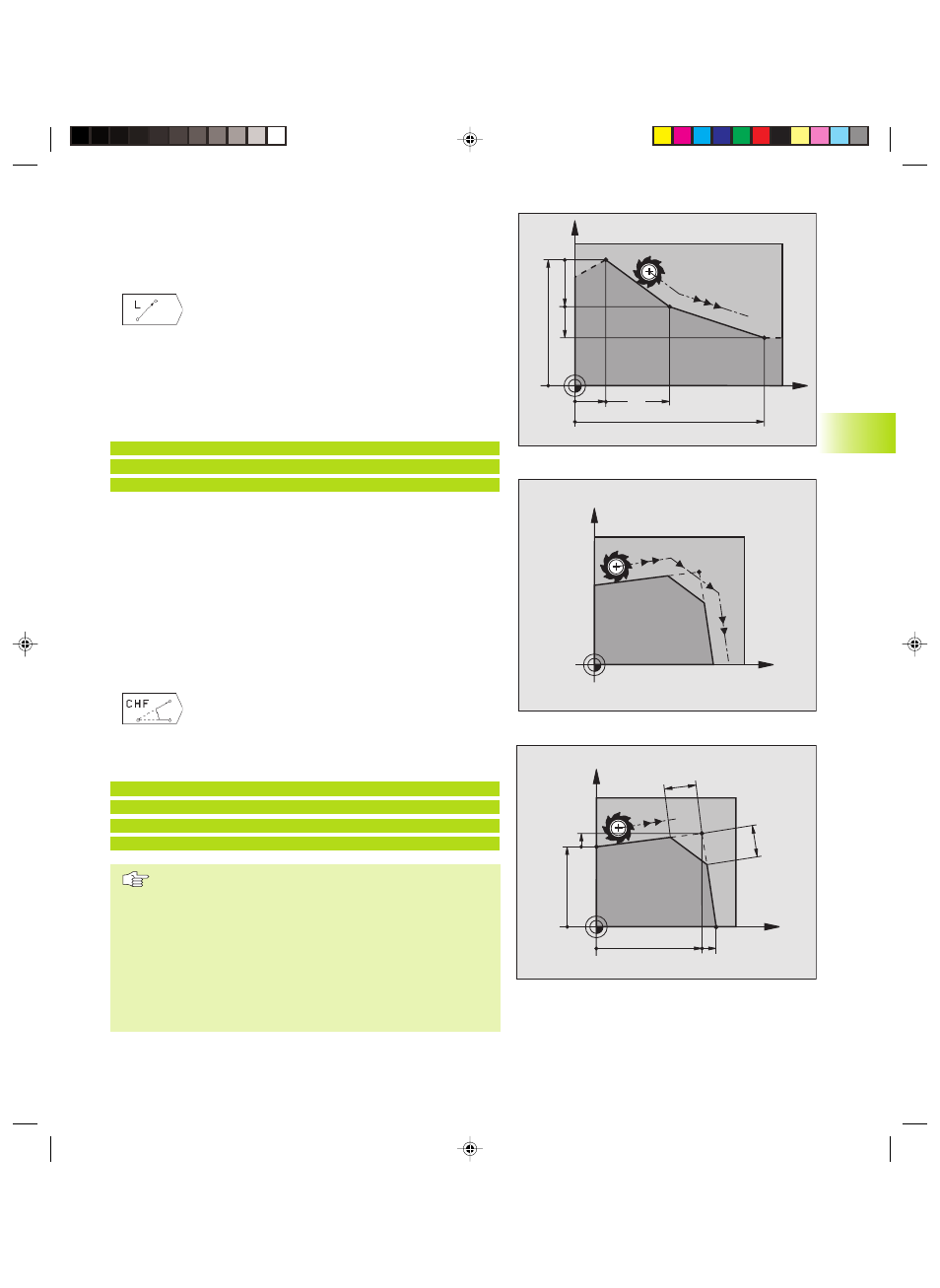

Droite L
La TNC déplace l‘outil sur une droite allant de sa position actuelle
jusqu‘au point final de la droite. Le point initial correspond au point
final de la séquence précédente.
ú Introduire les coordonnées du point final de la
droite
Si nécessaire:
ú Correction de rayon RL/RR/R0
ú Avance F
ú Fonction auxiliaire M
Exemple de séquences CN
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Insérer un chanfrein CHF entre deux droites
Les angles de contour formés par l‘intersection de deux droites
peuvent être chanfreinés.
■ Dans les séquences linéaires précédant et suivant la séquence
CHF, programmez les deux coordonnées du plan dans lequel le
chanfrein doit être exécuté
■ La correction de rayon doit être identique avant et après la
séquence CHF
■ Le chanfrein doit pouvoir être usiné avec l‘outil actuel
ú Chanfrein: introduire la longueur du chanfrein
Si nécessaire:
ú Avance F (n'agit que dans la séquence CHF)
Exemple de séquences CN
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12
10 L IX+5 Y+0
Un contour ne doit pas débuter par une séquence CHF!
Un chanfrein ne peut être exécuté que dans le plan
d‘usinage.
Si vous n'avez pas programmé d'avance dans la séquence
de chanfrein, la TNC se déplace suivant la dernière avance
programmée.
Une avance programmée dans une séquence CHF n'est
active que dans cette séquence. Par la suite, c'est l'avance
active avant la séquence CHF qui redevient active.
Le coin sectionné par le chanfrein ne sera pas abordé.
X
Y
60
15
40
10
10
20
X
Y
6.4 Cont
our
nag
es – coor
données car
tésiennes
X
Y
40
12 30
5
12
5
