50 5 Programmation: Outils
Tableau d'emplacements pour changeur d'outils
Pour le changement d‘outil automatique, vous programmez le
tableau TOOLP.TCH (de l‘angl.TOOL Pocket = emplacement d‘outil).
Sélectionner le tableau d‘emplacements
ú En mode Mémorisation/édition de programme
ú appeler la gestion de fichiers
ú déplacez la surbrillance sur TOOLP.TCH. Validez
avec la touche ENT
ú Dans un mode de fonctionnement Machine
ú sélectionner le tableau d'outils:
sélectionner la softkey TABLEAU D'OUTILS
ú sélectionner le tableau d'emplacements:
sélectionner la softkey TABLEAU EMPLACEM.
ú mettre la softkey EDITER sur ON
Si vous avez ouvert un tableau d‘outils pour l'éditer, à l‘aide des
touches fléchées, vous pouvez déplacer la surbrillance dans le

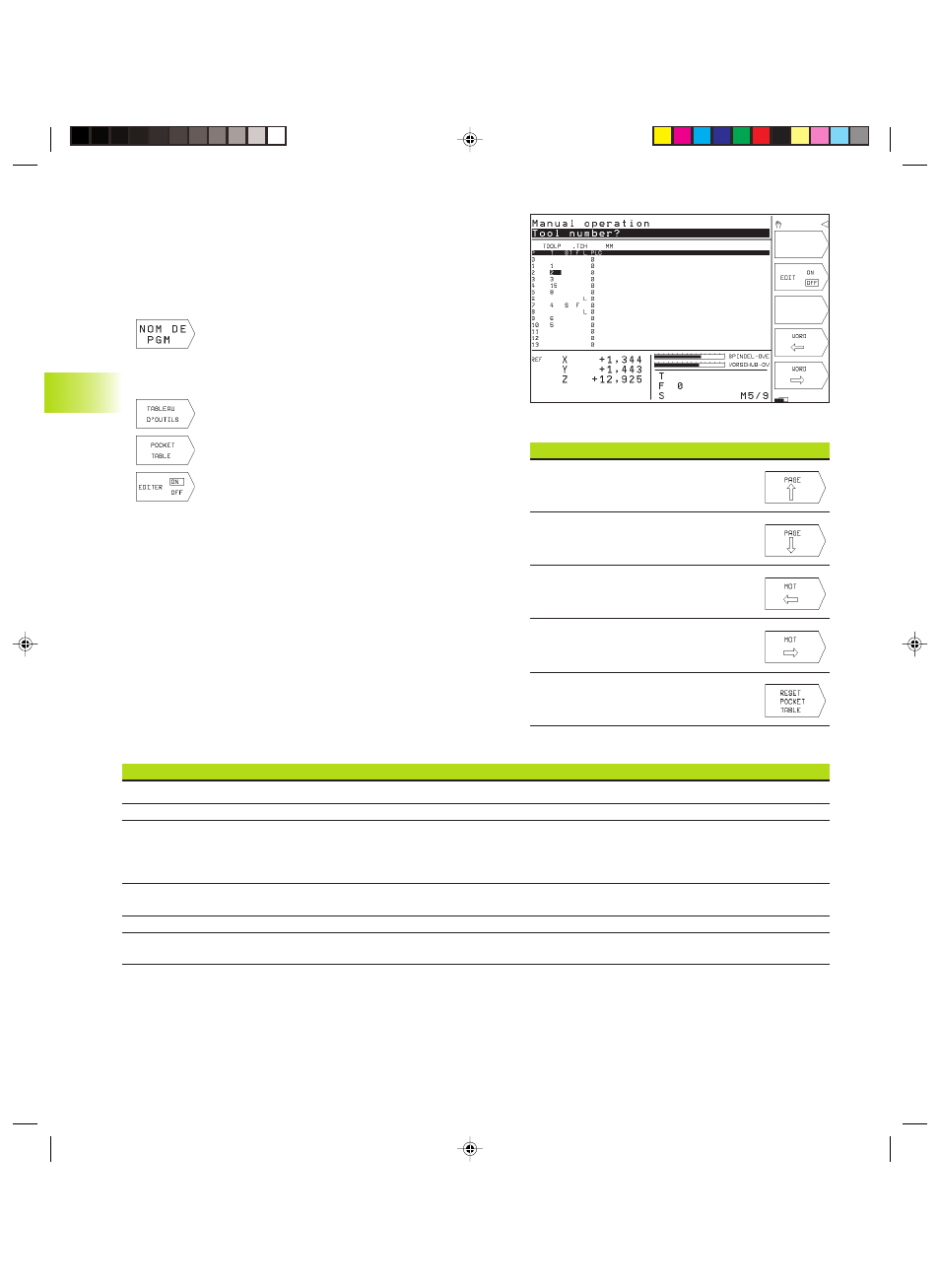

tableau et à n'importe quelle position (cf. figure en haut et à droite).
A n'importe quelle position, vous pouvez écraser les valeurs
mémorisées ou introduire de nouvelles valeurs.
Dans le tableau d'emplacements, vous ne devez pas utiliser en
double un même numéro d'outil. Le cas échéant, la TNC délivre un
message d'erreur lorsque vous quittez le tableau d'emplacements.
Dans le tableau d‘emplacements, vous pouvez introduire les
informations suivantes concernant un outil:
Abr. Données à introduire
P Numéro d‘emplacement de l‘outil dans le magasin
T Numéro d‘outil
ST L'outil est un outil spécial (ST: de l'angl. Special Tool =
outil spécial); si votre outil spécial bloque
plusieurs places devant et derrière sa place, bloquez
la place correspondante (état L)
F Charger l'outil toujours à la même place dans le
magasin (F: de l'angl.Fixed = fixe)
L Bloquer l‘emplacement (L: de l‘angl. Locked = bloqué)
PLC Information concernant cet emplacement d‘outil et
devant être transmise à l'automate
Dialogue
–
Numéro d'outil?
Outil spécial ?
Emplacement défini ?
Emplacement bloqué ?
Etat automate ?
5.2 Données d'outils
Fonctions édition tab. d'emplacement Softkey
Sélectionner page précédente du
tableau (deuxième menu de softkeys)
Sélection page suivante du tableau
(deuxième menu de softkeys)
Déplacer la surbrillance d'une
colonne vers la gauche
Déplacer la surbrillance d'une
colonne vers la droite
Annuler tableau d'emplacements
