9 Programmation: Sous-programmes et répétitions de parties de programme 156
9.5 Exemples de programmation

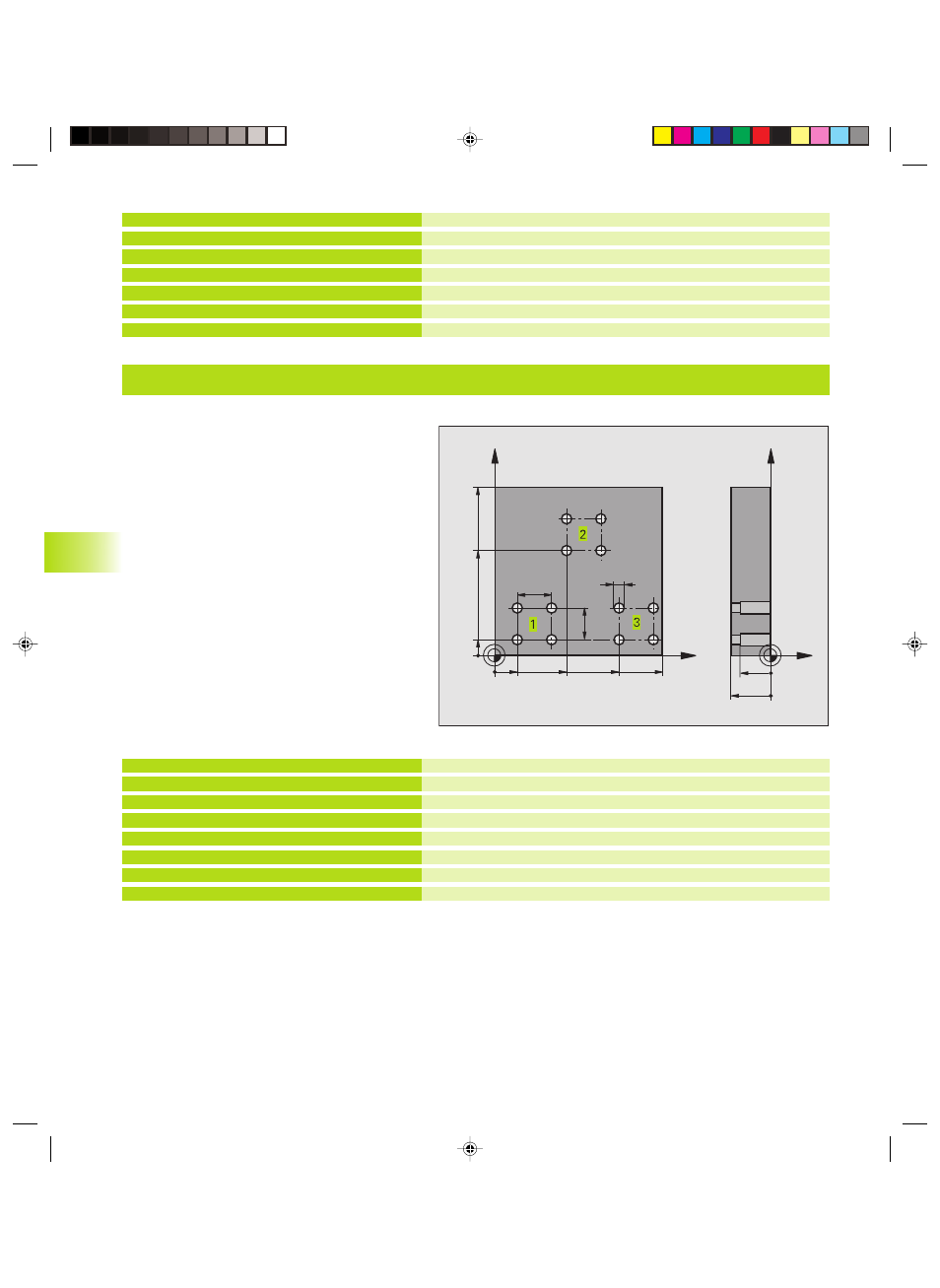

Exemple: Séries de trous avec plusieurs outils
Déroulement du programme
■ Programmer les cycles d‘usinage dans le
programme principal
■ Appeler l‘ensemble du schéma de trous (sous-
programme 1)
■ Aborder les séries de trous dans le sous-
programme 1, appeler la série de trous (sous-
programme 2)
■ Ne programmer la série de trous qu‘une seule
fois dans le sous-programme 2
14 LBL 1
15 CYCL CALL
16 L IX+20 R0 F MAX M99
17 L IY+20 R0 F MAX M99
18 L IX-20 R0 F MAX M99
19 LBL 0
20 END PGM SP1 MM Début du sous-programme 1: série de trous
1er trou
Aborder le 2ème trou, appeler le cycle
Aborder le 3ème trou, appeler le cycle
Aborder le 4ème trou, appeler le cycle
Fin du sous-programme 1
0 BEGIN PGM SP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 R+3
5 TOOL DEF 3 L+0 R+3,5
6 TOOL CALL 1 Z S5000
7 L Z+250 R0 F MAX
Définition d‘outil pour le foret à centrer
Définition d‘outil pour le foret
Définition d‘outil pour l‘alésoir
Appel d‘outil pour le foret à centrer
Dégager l‘outil
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
