52 5 Programmation: Outils
Pour la correction de rayon, les valeurs Delta sont prises en compte
en provenance de la séquence TOOL CALL
Valeur de correction = R + DR
TOOL CALL
avec
R Rayon d‘outil R de la séquence TOOL DEF ou du
tableau d‘outils
DR
TOOL CALL
Surépaisseur DR pour rayon dans séquence TOOL
CALL (non prise en compte par l'affichage de
position)

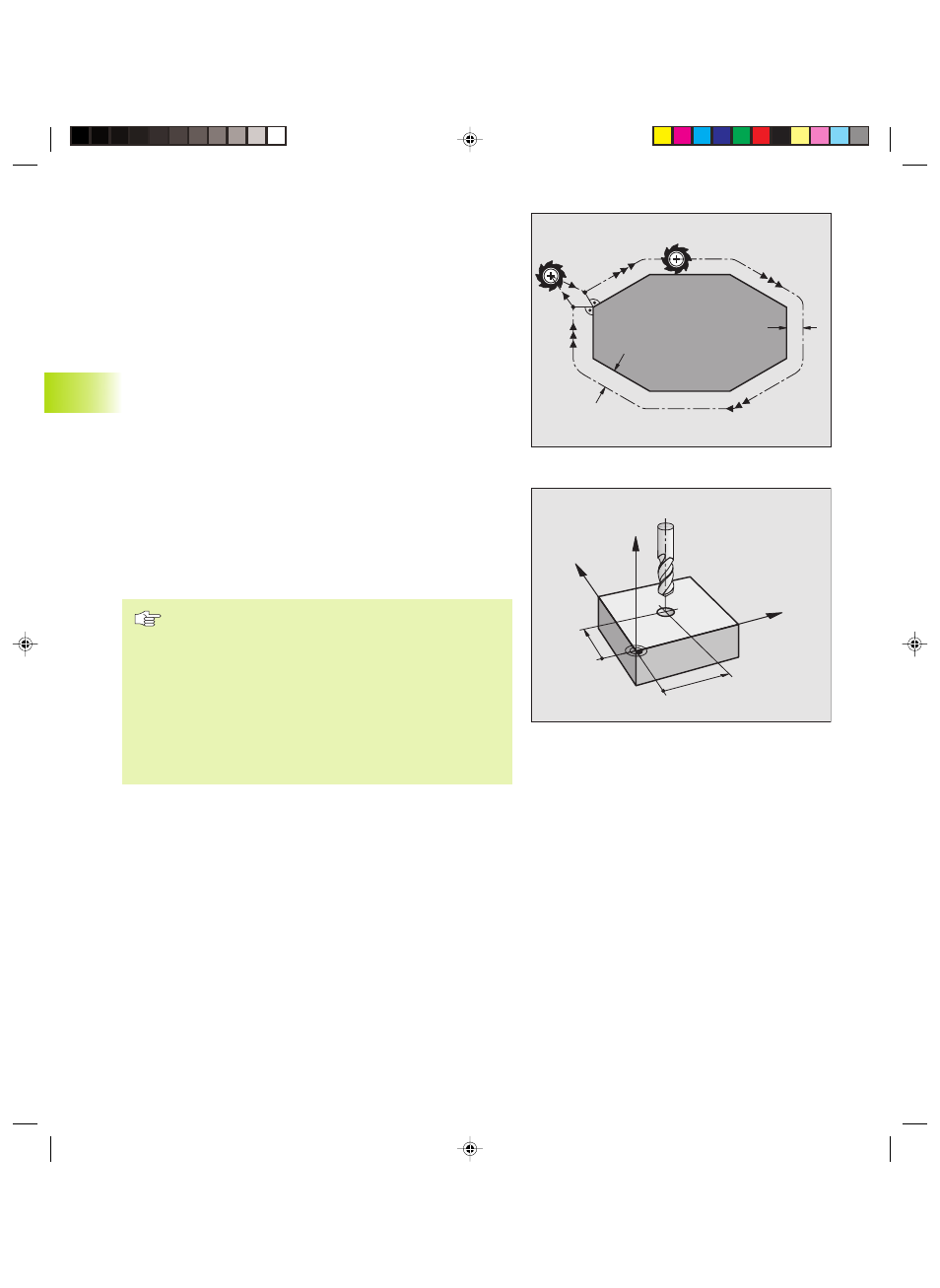

Contournages sans correction de rayon: R0
L‘outil se déplace dans le plan d‘usinage avec son centre situé sur la
trajectoire programmée, par exemple jusqu‘au coordonnées
programmées.
Applications: Perçage, pré-positionnement, Cf. fig. de droite, au
centre.
Contournages avec correction de rayon: RR et RL
RR L‘outil se déplace à droite du contour
RL L‘outil se déplace à gauche du contour
La distance entre le centre de l‘outil et le contour programmé
correspond à la valeur du rayon de l‘outil. „droite“ et „gauche“
désignent la position de l‘outil dans le sens du déplacement le long
du contour de la pièce. Cf. figures à la page suivante.
Au minimum une séquence sans correction de rayon R0
doit séparer deux séquences de programme dont la
correction de rayon RR et RL diffère.
Une correction de rayon est active en fin de séquence
où elle a été programmée pour la première fois.
Lors de la 1ère séquence avec correction de rayon RR/
RL et lors de l‘annulation avec R0, la TNC positionne
toujours l‘outil perpendiculairement au point initial ou au
point final programmé. Positionnez l‘outil devant le 1er
point du contour ou derrière le dernier point du contour
de manière à éviter que celui-ci ne soit endommagé.
5.3 Cor
rection d‘
outil
R
R
R0
RL
Y
X
Z
X
Y
