8 Programmation: Cycles 128
ú Incrément angulaire Q247 (en incrémental): angle
séparant deux opérations d'usinage sur le cercle
primitif ; si l'incrément angulaire est égal à 0, la TNC le
calcule à partir de l'angle INITIAL et de l'angle final; si
un incrément angulaire a été programmé, la TNC ne
prend pas en compte l'angle final; le signe de
l'incrément angulaire détermine le sens de l'usinage (-
= sens horaire)
ú Nombre d'usinages Q241: nombre d'opérations
d'usinage sur le cercle primitif
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l‘outil et la surface de la pièce;
introduire une valeur positive
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage). Introduire une
valeur positive

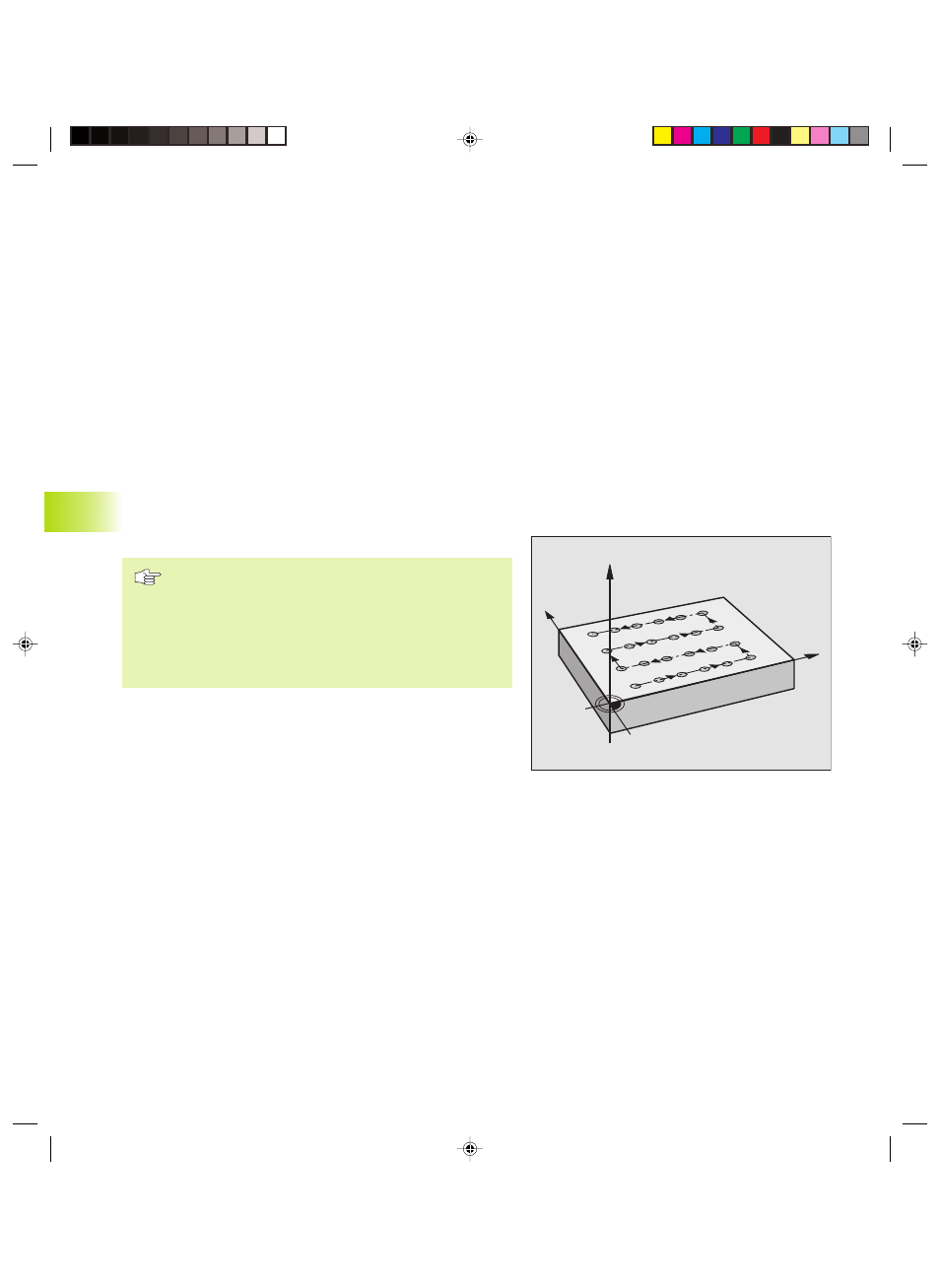

MOTIFS DE POINTS SUR DES LIGNES (cycle 221)
Remarques avant que vous ne programmiez
Le cycle 221 est actif avec DEF, c‘est-à-dire qu‘il appelle
le dernier cycle d‘usinage défini
Si vous combinez l‘un des cycles d‘usinage 200 à 204 et
212 à 215 avec le cycle 221, la distance d'approche, la
surface de la pièce et le saut de bride programmés dans
le cycle 221 sont actifs.
1 La TNC positionne l‘outil automatiquement de la position actuelle
jusqu‘au point initial de la première opération d‘usinage.
Etapes:
■ Aborder le saut de bride (axe de broche)
■ Aborder le point initial dans le plan d'usinage
■ Se déplacer à la distance d'approche au-dessus de la surface de
pièce (axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle
d‘usinage défini
3 Ensuite, la TNC positionne l‘outil dans le sens positif de l‘axe
principal, sur le point initial de l‘opération d‘usinage suivante;
l‘outil est positionné à la distance d'approche (ou au saut de bride)
4 Ce processus (1 à 3) est répété jusqu‘à ce que toutes les
opérations d‘usinage soient exécutées sur la première ligne;
l‘outil se trouve sur le dernier point de la première ligne
X
Y
Z
8.4 Cycles d'usinage de motifs de points
