ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
ú Centre 1ème axe Q216 (en absolu): centre de la poche
dans l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre de la poche
dans l'axe auxiliaire du plan d'usinage
ú Diamètre pièce brute Q222: diamètre de la poche
prête à être usinée; introduire un diamètre de la pièce
brute inférieur au diamètre de la pièce finie Si vous
introduisez
Q222 = 0, la TNC perce au centre de la poche
ú Diamètre pièce finie Q223: diamètre de la poche
après usinage; introduire un diamètre de la pièce finie
supérieur au diamètre de la pièce brute et supérieur
au diamètre de l'outil

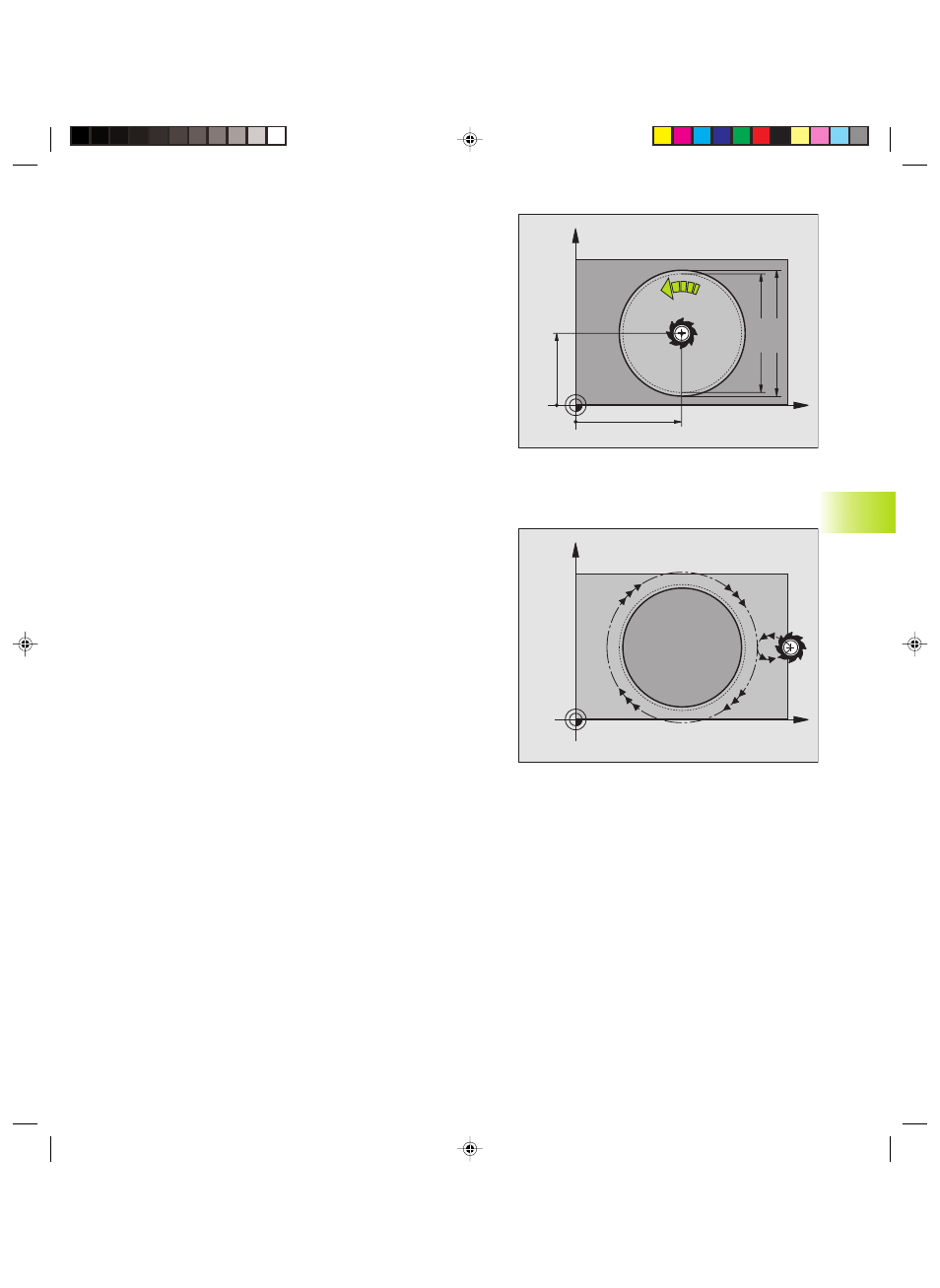

FINITION DE TENON CIRCULAIRE (cycle 215)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
distance d'approche ou – si celui-ci est programmé – au saut de
bride, puis au centre du tenon
2 Partant du centre du tenon, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Le point initial est
situé à droite du tenon, env. 3-5 fois la valeur du rayon d'outil
3 Si l‘outil se trouve au saut de bride, la TNC le déplace en rapide
FMAX à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance plongée en profondeur
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (4 à 5) est répété jusqu‘à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil avec FMAX à la distance
d'approche ou – si celui-ci est programmé – au saut de bride, puis
pour terminer au centre de la poche (position finale = position
initiale)
