8 Programmation: Cycles 102

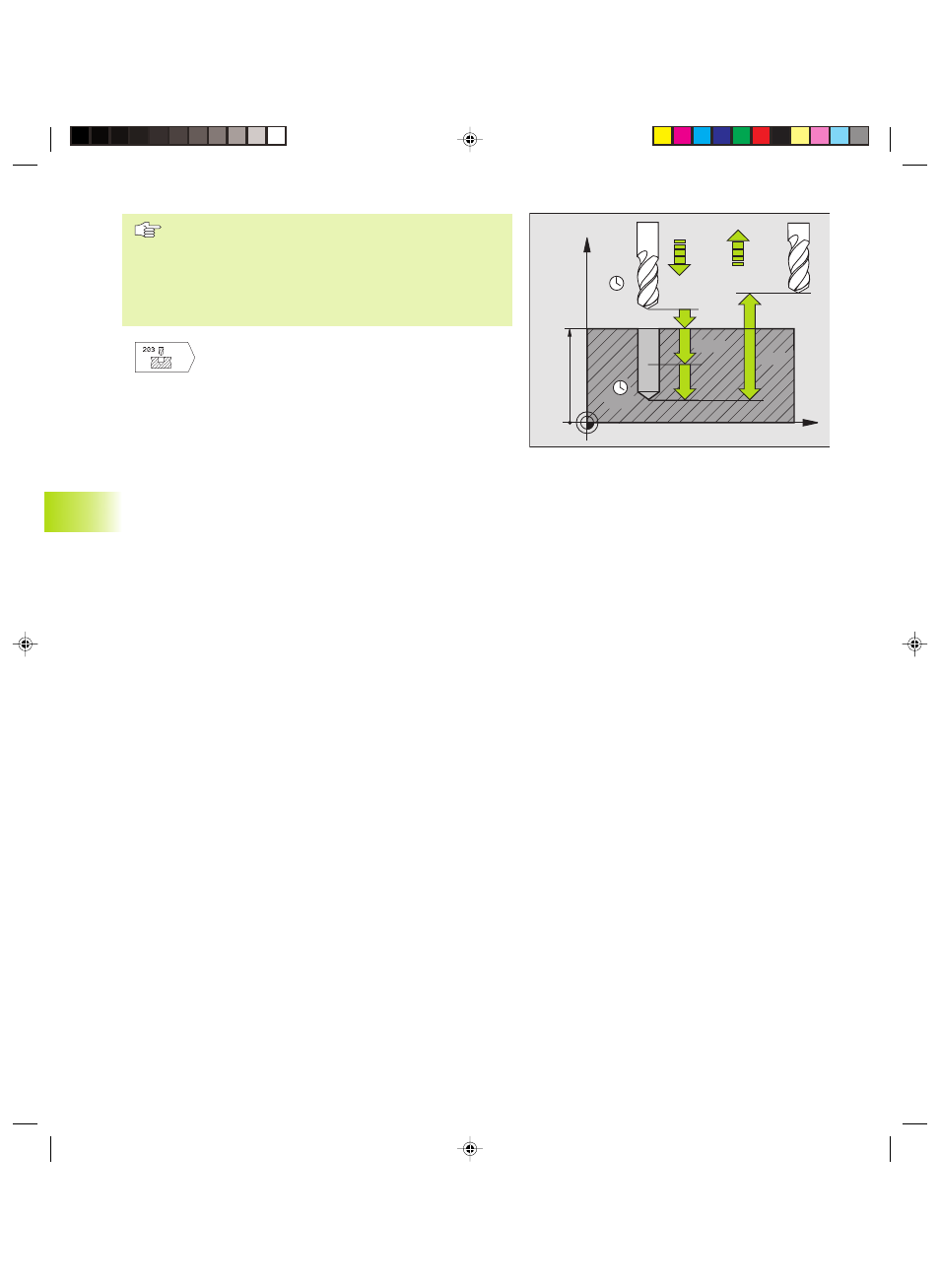

Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage.
ú Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce
ú Profondeur Q201 (en incrémental): distance entre
surface pièce et fond du trou (pointe cônique du
foret)
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil lors du perçage, en mm/
min.
ú Profondeur de passe Q202 (en incrémental):
distance parcourue par l‘outil en une passe. L'outil
se déplace en une passe à la profondeur lorsque:
■ Prof. de passe égale à la profondeur
■ Prof. de passe supérieure à la profondeur
La profondeur de perçage n‘est pas forcément un
multiple de la profondeur de passe
ú Temporisation en haut Q210: durée en secondes
de rotation à vide de l‘outil à la distance d'approche
après que la TNC l'ait rétracté du trou pour le
débridage.
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
ú Valeur réduction Q212 (en incrémental): après
chaque passe, la TNC diminue la profondeur de
passe de cette valeur
ú Nb brise-copeaux avt retrait Q213: nombre de
brise-copeaux avant que la TNC ne rétracte l‘outil
hors du trou pour le débrider. Pour briser les
copeaux, la TNC rétracte l‘outil de 0,2 mm
ú Profondeur passe min. Q205 (en incrémental): si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
ú Temporisation au fond Q211: durée en secondes
de rotation à vide de l'outil au fond du trou
ú Avance retrait Q208: vitesse de déplacement de
l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie alors avec FMAX
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.2 Cycles de perçage
