217 TNC 310 HEIDENHAIN
13.7 Sélectionner l‘unité de mesure
Avec la fonction MOD Commutation MM/INCH, vous définissez si la
TNC doit afficher les coordonnées en mm ou en inch (pouces).
■ Système métrique: ex. X = 15,789 (mm):
Fonction MOD Commutation MM/INCH MM. Affichage avec 3
chiffres après la virgule
■ Système en pouces: ex. X = 0,6216 (inch):
Fonction MOD Commutation MM/INCH: INCH Affichage avec 4
chiffres après la virgule
Cette fonction MOD définit également l'unité de mesure lorsque
vous ouvrez un nouveau programme.

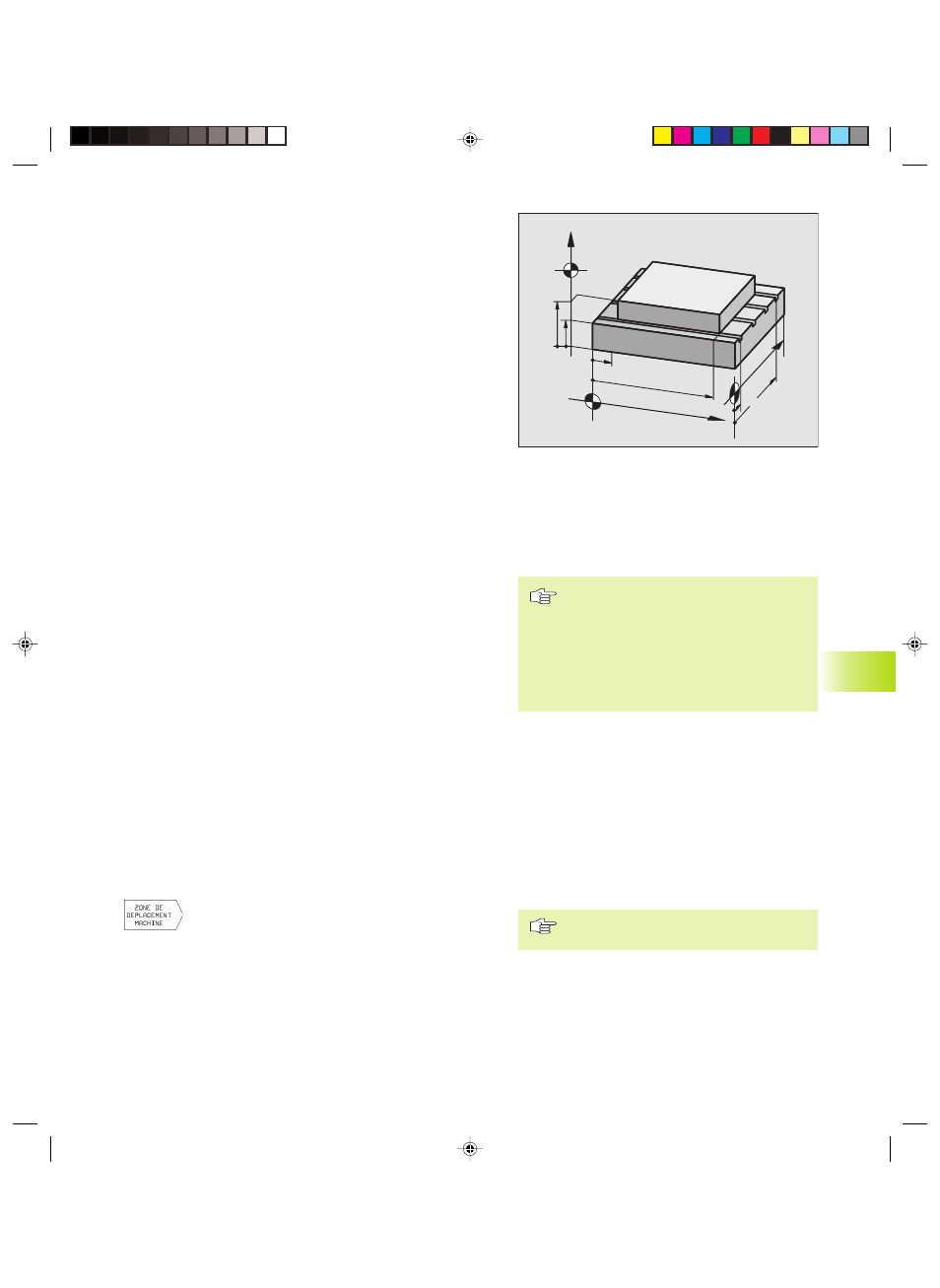

13.8 Limites de la zone de déplacement
Dans la zone de déplacement max., vous pouvez limiter la course
utile pour les axes de coordonnées.
Exemple d‘application: Protection d‘un appareil diviseur contre tout
risque de collision
Limitation de la zone de déplacement pour
l'exécution du programme
La zone de déplacement max. est limitée par des commutateurs de
fin de course de logiciel. La course utile est limitée avec la fonction
MOD: ZONE DEPLACEMENT MACHINE: Pour cela, vous introduisez
dans les sens positif et négatif des axes les valeurs max. se
référant au point zéro machine.
Usinage sans limitation de la zone de déplacement
Lorsque le déplacement dans les axes de coordonnées doit
s+effectuer sans limitation de course, introduisez le déplacement
max. de la TNC (+/- 30 000 mm) comme zone de déplacement.
Calculer et introduire la zone de déplacement max.
ú Sélectionner l'affichage de positions REF
ú Aborder les limites positive et négative souhaitées sur les axes X,
Y et Z
ú Noter les valeurs avec leur signe
ú Sélectionner les fonctions MOD: appuyer sur la touche MOD
ú Introduire une limitation de la zone de
déplacement: appuyer sur la softkey ZONE
DEPLACEMENT MACHINE. Introduire comme
limitation les valeurs notées pour les axes, valider
avec la touche ENT
ú Quitter la fonction MOD: appuyer sur END
13.7 Sélectionner l'unité de mesur
e;
13.8 Intr
oduir
e les limit
es de la z
one de déplacement
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
Les corrections du rayon d‘outil ne sont
pas prises en compte lors des limitations
de la zone de déplacement.
Les limitations de la zone de
déplacement et commutateurs de fin de
course de logiciel ne seront pris en
compte qu‘après avoir franchi les points
de référence.
Limitation de la zone de déplacement
pour le test du programme
Pour le test du programme et le graphisme de
programmation, vous pouvez définir une „zone de
déplacement“ séparée. Pour cela, appuyez sur la
softkey ZONE DEPLACEMENT TEST (2ème niveau
de softkeys) après avoir activé la fonction MOD.
En plus des limitations, vous pouvez encore définir
la position du point de référence pièce par rapport
au point zéro machine.
Pour mémoriser les valeurs modifiées,
vous devez appuyer sur la touche ENT.
