73 TNC 310 HEIDENHAIN
6.4 Cont
our
nag
es – coor
données car
tésiennes
L‘écart entre le point initial et le point final du diamètre
du cercle ne doit pas être supérieur au diamètre du
cercle.
Les rayon max. est de 30 m.

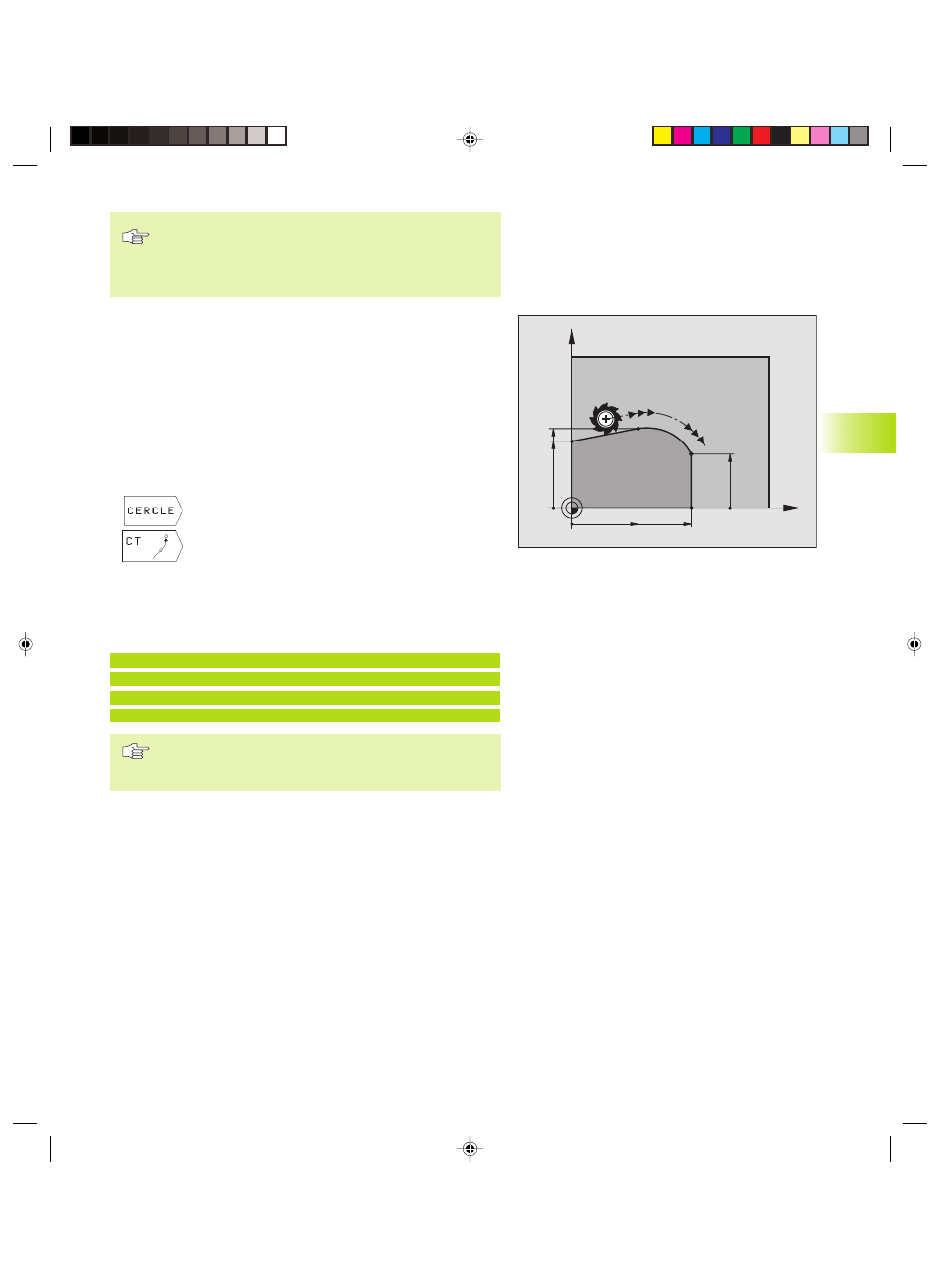

Trajectoire circulaire CT avec raccordement
tangentiel
L‘outil se déplace sur un arc de cercle qui se raccorde par
tangentement à l‘élément de contour précédemment programmé.
Un raccordement est „tangentiel“ lorsqu‘il n‘y a ni coin ni coude à
l‘intersection des éléments du contour qui s‘interpénètrent ainsi
d‘une manière continue.
Programmez directement avant la séquence CT l‘élément de
contour sur lequel se raccorde l‘arc de cercle par tangentement. Il
faut pour cela au minimum deux séquences de positionnement.
ú Sélectionner les fonctions de cercles: appuyer sur
la softkey „CERCLE“ (2ème menu de softkeys)
ú Introduire les coordonnées du point final de l'arc
de cercle
Si nécessaire:
ú Avance F
ú Fonction auxiliaire M
Exemple de séquences CN
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
La séquence CT et l‘élément de contour programmé
avant doivent contenir les deux coordonnées du plan
dans lequel l‘arc de cercle doit être exécuté!
X
Y
25 45
25
30
20
6.4 Cont
our
nag
es – coor
données car
tésiennes
