8 Programmation: Cycles 140
8.6 Cycles de conversion de coordonnées
Y
X
Z
Y
X
Z
Y
X
Z

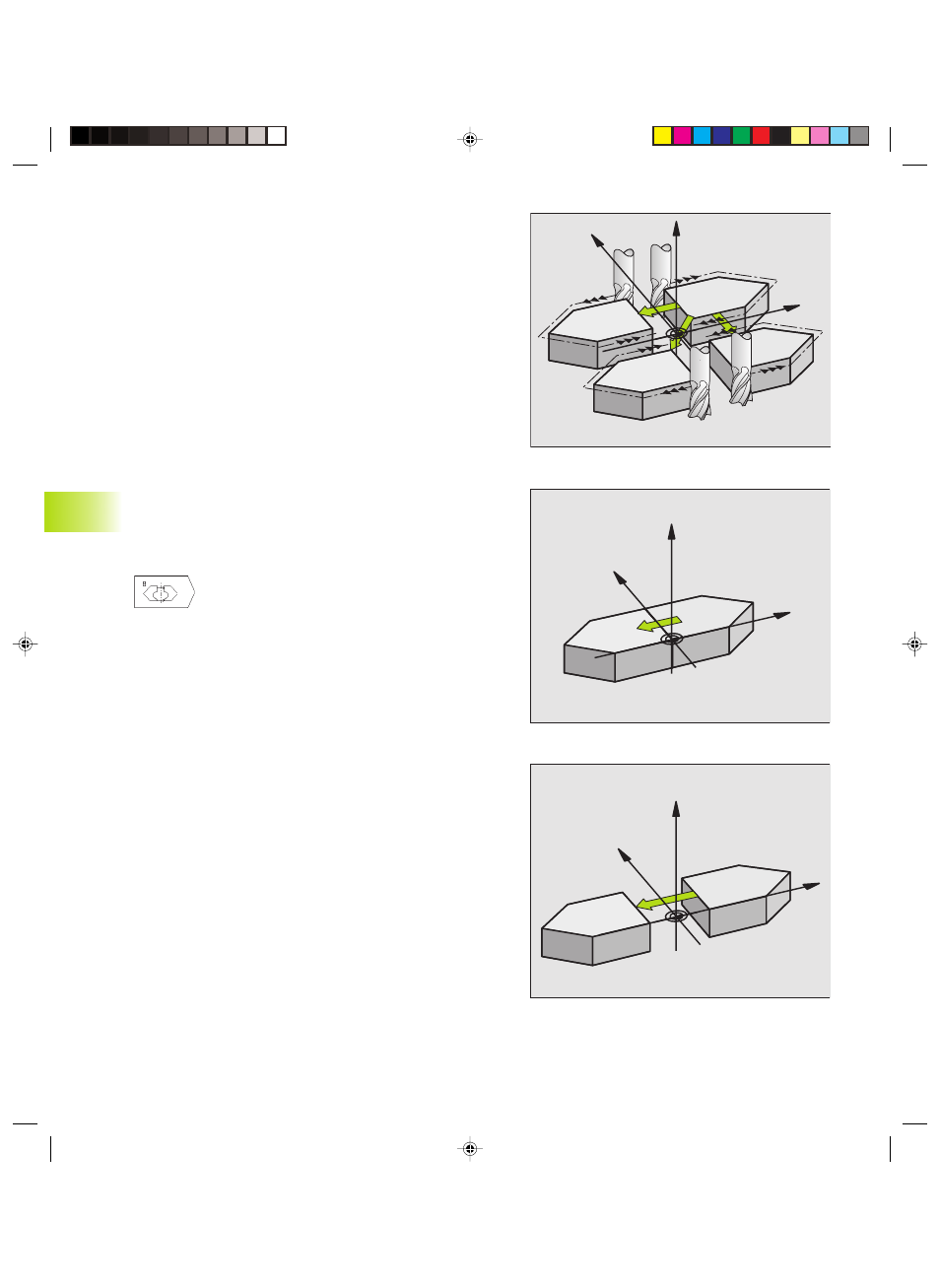

IMAGE MIROIR (cycle 8)
Dans le plan d‘usinage, la TNC peut exécuter une opération
d‘usinage en image miroir. Cf. figure en haut et à droite.
Effet
L‘image miroir est active dès qu‘elle a été définie dans le
programme. Elle agit aussi en mode Positionnement avec
introduction manuelle. Les axes réfléchis apparaissent également
dans l‘affichage d‘état supplémentaire.
■ Si vous n‘exécutez l‘image miroir que d‘un seul axe, il y a
inversion du sens de déplacement de l‘outil. Ceci n‘est pas
valable pour les cycles d‘usinage.
■ Si vous exécutez l‘image miroir de deux axes, le sens du
déplacement n‘est pas modifié.
Le résultat de l‘image miroir dépend de la position du point zéro:
■ Le point zéro est situé sur le contour devant être réfléchi:
L‘élément est réfléchi directement à partir du point zéro; cf. figure
de droite, au centre
■ Le point zéro est situé à l‘extérieur du contour devant être
réfléchi: L‘élément est décalé par rapport à l‘axe; cf. figure en bas
et à droite
ú Axe réfléchi ?: introduire l'axe devant être réfléchi;
vous ne pouvez pas réfléchir l'axe de broche
Annulation
Programmer à nouveau le cycle IMAGE MIROIR sans indication
d’axe.
